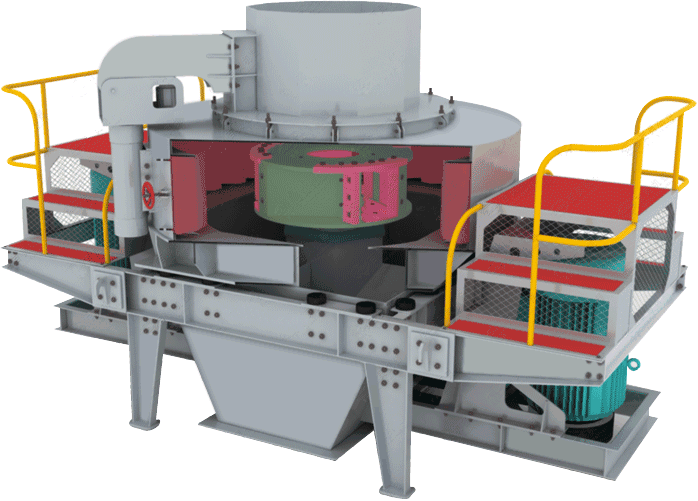

冲击式制砂机

冲击式制砂机

设备功率:37-180kw

生产能力:12-160t/h

适用物料:河卵石、花岗岩、玄武岩、铁矿石等

免费获取报价

全国统一销售热线15136196111

品质保障品质保障
厂家直销厂家直销
全天在线全天在线
冲击式制砂机

冲击式制砂机

节能降耗 | 连续作业 | 精确计量 | 环保低碳

免费咨询咨询
line
适用物料:河卵石、花岗岩、玄武岩、铁矿石等
咨询热线咨询热线 15136196111

冲击式制砂机 / 简介

TY系列立轴冲击式破碎机是吸收多年的生产经验和客户使用反馈,采用全新四口叶轮设计结构和特殊密封结构防止轴承筒漏油等工艺,拥有多项优势的新型制砂破碎设备,具有节能、使用寿命长、应用广泛等特点,助力大砂场逐步向规模化、集中化生产迈进,以满足国家对环保及产能的要求。

应用范围:金属和非金属矿石、建筑材料、人工制砂、冶金矿渣

物  料:河卵石、花岗岩、玄武岩、铁矿石、石灰石、方解石、石英石、辉绿岩、煤、电石等

突出优势:

1、全新设计
叶轮结构采用全新四口设计,提高物料通过量,相较于三口叶轮同种物料的破碎效率提高约20%。

2、工艺升级,降本增效
采用“石打石”工作模式减少耐磨使用种类,降低客户生产成本;对叶轮部分结构及工艺进行调整,较以往设备在破碎同种物料条件下叶轮部分使用寿命提升30~200%。

3、特别设计,品质保障
设备传动部分采用特殊密封结构防止轴承筒漏油;轴承采用进口轴承,减低传动系统故障。

4、易于维护
新增起吊装置方便客户对设备的维护,检修省工省力;简约的机体下部结构设计有效防止物料含水量过大时对机体下部堵塞,减少停机时间,运行。

冲击式制砂机 / 图片实拍

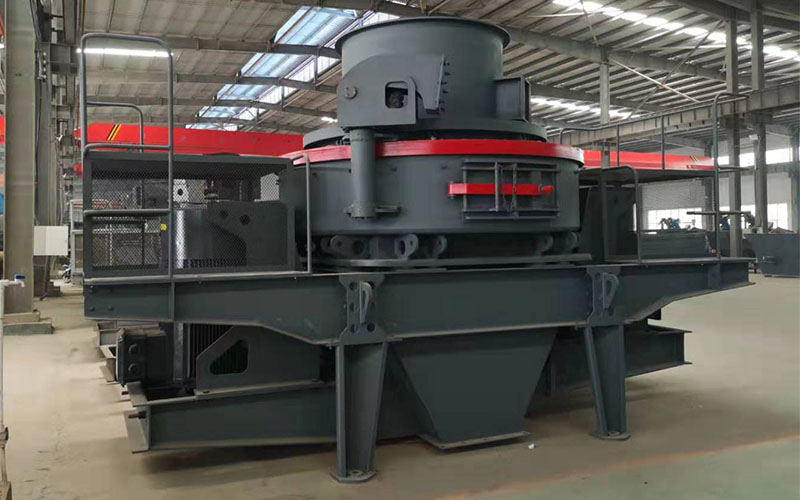

冲击式制砂机实拍图

冲击式制砂机 / 原理

电机带动轴承筒传动部分主轴作高速旋转,同时转子随主轴做高速旋转运动,进入叶轮内部物料被叶轮加速后喷射到破碎腔,与破碎腔内形成的料衬物料相互撞击、磋磨,将物料加速后获得动能转化为破碎或者整形物料所需要能量,在破碎腔内循环多次的物料在周围气体涡流的作用下经过多次破碎整形,从而实现物料的连续破碎整形,从机体下部排出形成所需成品物料,此破碎方式为“石打石”,该模式主要应用于石料的整形破碎;另外本设备还配备了“石打铁”破碎方式,与石打石不同的是:物料从转子喷射出来之后与破碎腔内安装的反击块进行撞击,将物料加速获得能量转化为与反击块碰撞破碎所需要能量,撞击之后物料直接从机体下部排出,无法实现在破碎腔的多次循环破碎,这种破碎方式主要适用于以破碎为主(提供大破碎比为目的)工作场合。

冲击式制砂机 / 技术参数


型号规格 最大入料
(mm)
功率
(kw)
叶轮转速
(r/min)
处理量
(t/h)
外形尺寸(长×宽×高)
(mm)
TY-06 35 2P   37-55KW 2000-3000 12-30 2500×1620×2600
TY-07 45 4P   55-75KW 1500-2500 25-55 2700×1760×2800
TY-09 50 4P   110-150KW 1200-2000 55-100 3900×2000×3070
TY-10 60 4P   150-180KW 1000-1700 100-160 4600×2350×3450
