颚式破碎机

颚式破碎机

设备功率:37-710kw

生产能力:30-800t/h

适用物料:河卵石、石灰石、金矿等200多种矿物

免费获取报价

全国统一销售热线15136196111

品质保障品质保障
厂家直销厂家直销
全天在线全天在线
颚式破碎机

颚式破碎机

节能降耗 | 连续作业 | 精确计量 | 环保低碳

免费咨询咨询
line
适用物料:河卵石、石灰石、金矿等200多种矿物
咨询热线咨询热线 15136196111

颚式破碎机 / 简介

颚式破碎机(又名老虎口)广泛用于石料厂、矿山工程等。由于颚式破碎机的构造简单,工作可靠,所以至今仍得到广泛的应用,它适用于硬和中硬的物料,多作为粗碎及中碎设备,在石料生产线中通常作为粗碎。
鄂式破碎机应用领域


颚式破碎机优点:

1、衬板采用耐磨高锰合金制造,降低颚板消耗,产品过粉碎少。
2、利用对物料的破碎力学特性研究,衬板采用齿形和曲型两种,其齿的排列于可动颚板和固定颚板的齿峰和齿谷相对,除对矿石有压碎作用外还有劈碎及折断作用,有利于破碎矿石,可使破碎产品粒度均匀,减少片状产品和排矿口堵塞现象。
3、在机型设计过程中,充分使用CAD系统,使设备的运动轨迹和结构得到优化。

颚式破碎机 / 图片实拍

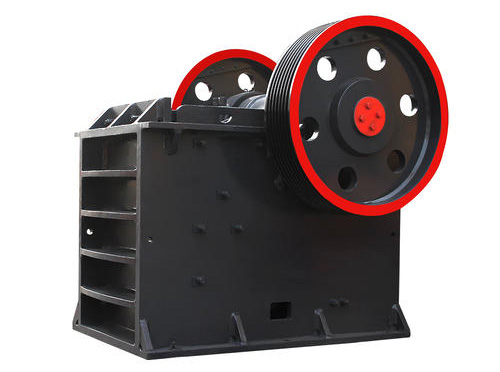

鄂式破碎机产品实拍

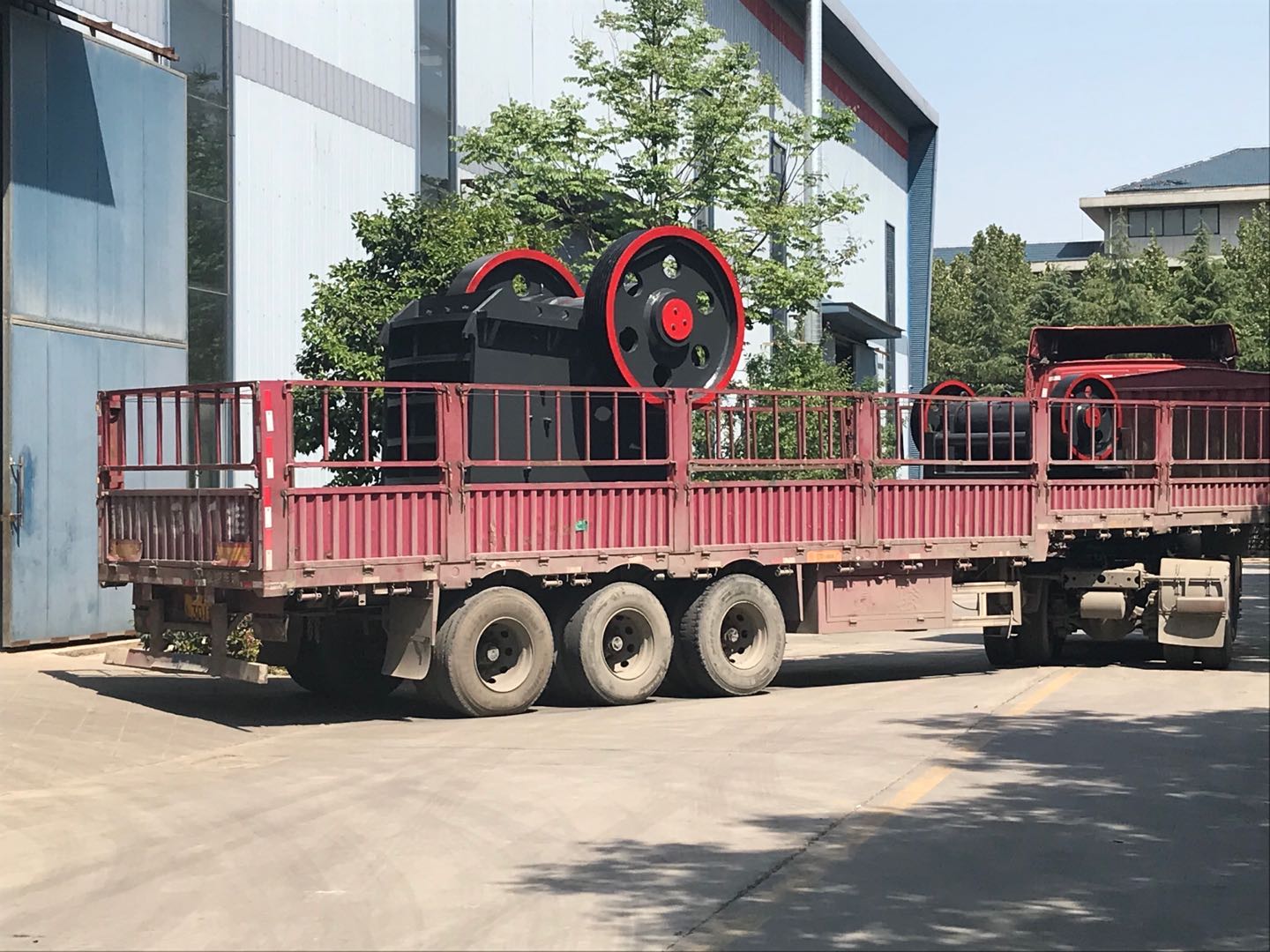

鄂式破碎机发货现场

颚式破碎机 / 原理

颚式破碎机主要由机架、偏心轴、大皮带轮、飞轮、侧护板、肘板、肘板后座、调隙螺杆、复位弹簧、固定颚板与活动颚板等组成。
颚式破碎机破碎方式为曲动挤压型。工作时,电动机驱动皮带和皮带轮,通过偏心轴使动颚上下运动,当动颚上升时,肘板和动颚间夹角变大,从而推动动颚板向定颚板接近,物料通过两颚板之间的挤压、搓、碾等实现多重破碎;当动颚下行时,肘板和动颚间夹角变小,动颚板在拉杆、弹簧的作用下离开定颚板,已破碎物料在重力的作用下,经颚腔下部的出料口自由卸出。随着电动机的连续转动,动颚做周期性的压碎和排料,实现批量生产。

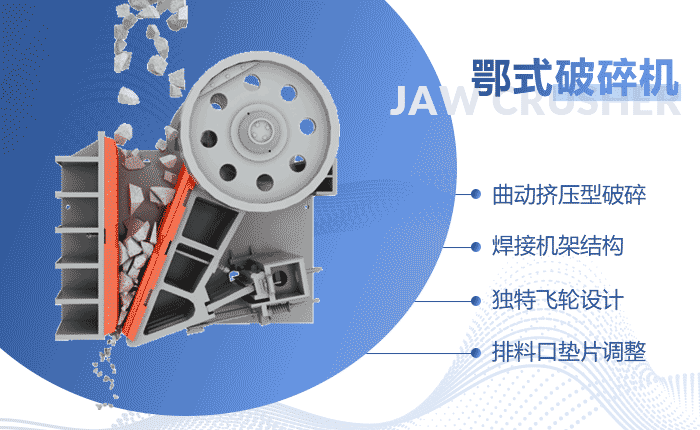

鄂式破碎机工作原理

颚式破碎机 / 技术参数

型号 进料口尺寸(mm) 最大进料边长(mm) 出料口尺寸(mm) 处理能力(t/h) 电机功率(kw) 重量(t) 外形尺寸(mm)
PE150x250 150x250 125 10-40 1-3 5.5 0.8 896x745x935
PE200x350 200x350 180 15-50 1-6 11 1.2 996x800x760
PE250x400 250x400 200 20-50 5-20 15 3 1430x1310x1340
PE400x600 400x600 350 40-100 15-60 30-37 7 1700x1732x1653
PE500x750 500x750 425 50-100 50-100 45-55 12 2035x1921x2000
PE600x900 600x900 480 65-165 60-130 55-75 17 2290x2206x2370
PE750x1060 750x1060 630 80-140 80-180 90-110 29 2655x2302x3110
PE900x1200 900x1200 750 95-165 140-260 110-132 58 3800x3166x3045
PE1000x1200 1000x1200 850 200-200 280-560 132-160 69 5350x4280x3050
PE1200x1500 1200x1500 1020 150-300 400-800 160-220 100.9 6380x5310x3710
PEX150x750 150x750 125 18-50 5-16 15 3.8 896x745x935
PEX250x750 250x750 210 25-60 15-30 22-30 5 1667x1545x1020
PEX250x1000 250x1000 210 25-60 15-50 30-37 7 1550x1964x1380
PEX250x1200 250x1200 210 25-60 20-60 37-45 8.5 2192x1900x1950
PEX300x1300 300x1300 250 20-90 16-105 55 15.6 2720x1950x1600
