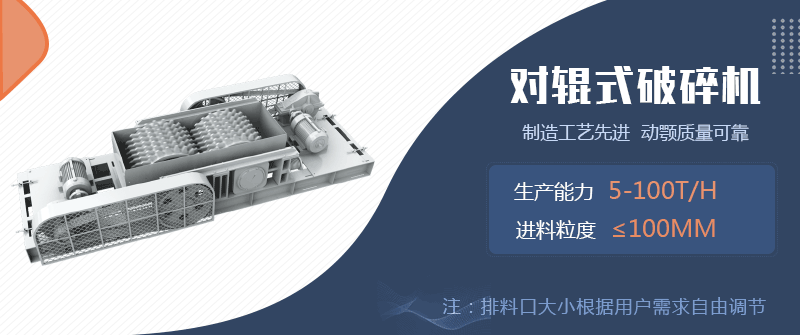

对辊式破碎机 / 简介
对辊式破碎机简称对辊破或对辊破碎机等,对辊式破碎机结构简单,且过分碎现象少,辊面上的齿形、尺寸、排列可随物料性质而改变,可对中硬和软矿石进行中、细破碎。对辊式破碎机主要由辊轮、辊轮支撑轴承、压紧和调节装置以及驱动装置等部分组成。
产品优势
1.降低生产成本
对辊破碎机齿辊上面装配着破碎齿环,齿套磨损到达一定程度可以进行更换,从而减少停机时间,降低生产成本。
2.运转安全平稳
限矩形液力偶合器不仅吸收在破碎时候的冲击力使机器运行的平稳,还对机器起到了安全保护的作用。
3.减少过粉碎及损耗
破碎筛选双重功能,减低了物料的过破碎和能耗,延长使用寿命,更具有剪切和拉伸破碎的效果。
4.物料不易堵塞
两辊非等圆、非啮合、非等速运转,减少对辊破碎机物料堵塞现象。
对辊式破碎机 / 图片实拍
对辊式破碎机 / 原理
对辊式破碎机主要由辊轮组成、辊轮支撑轴承、压紧和调节装置以及驱动装置等部分组成。两辊轮之间装有楔形或垫片调节装置,楔形装置的顶端装有调整螺栓,当调整螺栓将楔块向上拉起时,楔块将活动辊轮顶离固定轮,即两辊轮间隙变大,出料粒度变大,当楔块向下时,活动辊轮在压紧弹簧的作用下两轮间隙变小,出料粒度变小。垫片装置是通过增减垫片的数量或厚薄来调节出料粒度大小的,当增加垫片时两辊轮间隙变大,当减少垫片时两辊轮间隙变小,出料粒度变小。
驱动机构是由两个电动机,通过三角皮带传动到槽轮上拖动辊轮,按照相对方向运动旋转。在破碎物料时,物料从进料口通过辊轮,经碾压而破碎,破碎后的成品从底架下面排出。为了安全,传动部分应根据实际情况自行安装安全罩。
对辊式破碎机 / 技术参数
型号 |
辊直径(mm) |
辊宽(mm) |
入料粒度(mm) |
排料口(mm) |
处理能力(t/h) |
配动力型号 |
电机功率(kw) |
2PG0425 |
Ф400 |
250 |
≤25 |
2-8 |
5-10 |
Y132M-6 |
5.5x2 |
2PG0640 |
Ф600 |
400 |
≤25 |
2-8 |
10-20 |
Y180L-6 |
15x2 |
2PG0740 |
Ф700 |
400 |
≤25 |
2-8 |
15-30 |
Y220L-4 |
30x2 |
2PG0850 |
Ф800 |
500 |
≤25 |
2-8 |
20-40 |
Y225M-4 |
45x2 |
2PG1060 |
Ф1000 |
600 |
≤30 |
2-10 |
30-50 |
Y250M-4 |
55x2 |
2PG1260 |
Ф1200 |
600 |
≤30 |
2-10 |
40-70 |
Y315M-6 |
75x2 |
2PG1560 |
Ф1500 |
600 |
≤30 |
2-10 |
60-110 |
Y315L-6 |
110x2 |
