HVI制砂机

设备功率：2x75-315kw

生产能力：70-585t/h

适用物料：河卵石、鹅卵石、花岗岩、玄武岩、铁矿石、石灰石、方解石、石英石、辉绿岩、水泥熟料、铝矾土等

全国统一销售热线15136196111

品质保障

厂家直销

全天在线

产品简介
图片实拍
工作原理
技术参数
在线留言

HVI制砂机 / 简介

HVI制砂机是通过郑州天宇重工在传统制砂机基础上，融合行业制砂设备优势推出的新型制砂机。具有环保、节能、低成本、高产出、寿命长等特点和整形功能。采用四口叶轮深腔制造工艺、密封结构及轴承筒等工艺，可对铁矿石、鹅卵石、大理石等各类较硬矿山及建筑垃圾进行破碎制砂。

HVI制砂机应用领域

HVI制砂机设备优势

1、高产：采用四口叶轮深腔设计，有效提升物料通过量30%以上；

2、耐用：匠心制作，所有部件采用新型耐磨刚才制造工艺，内部周护板可进行上下调头，大大增加制砂机寿命；

3、成本低：内部耐磨件采用全新组合式设计工艺，组合抛料口磨损时无需整个更换，替换损坏部分即可，有效降低设备维修成本35%-50%；

4、环保低噪：采用深型破碎腔密闭技术，能够有效消除粉尘、降低噪音等环保影响。搭配其他环保设备打造绿色环保制砂生产线。

5、效能高灵活：采用周边、中心两种进料方式可随意了解，转换方便增加破碎效能。

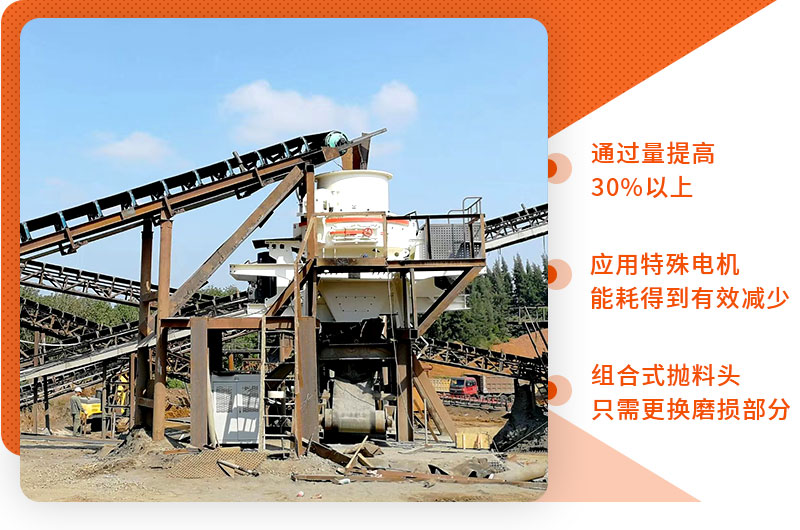

HVI鹅卵石制砂机现场图

HVI制砂机 / 图片实拍

HVI制砂机产品细节图

HVI制砂机现场制砂成品图

HVI制砂机现场制砂发货图

HVI制砂机 / 原理

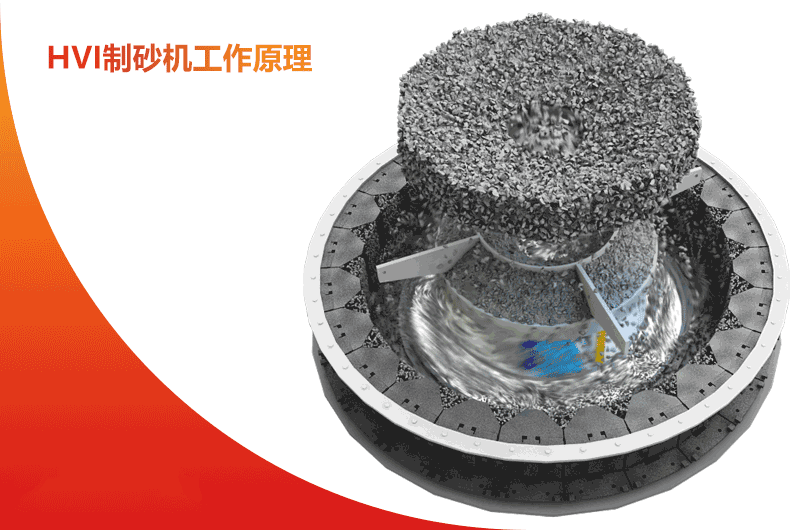

HVI制砂机采用“石打石”“铁打石”两种破碎方式，进入叶轮内部物料被叶轮加速后喷射到破碎腔，电机带动轴承筒传动部分主轴作高速旋转，与破碎腔内形成的料衬物料相互撞击、磋磨，将获得动能转化为破碎或者整形物料所需要能量，同时转子随主轴做高速旋转运动，在破碎腔内循环多次的物料在周围气体涡流的作用下经过多次破碎整形，实现连续破碎整形，此破碎方式为“石打石”。石打石与铁打石不同的是：将物料加速获得能量转化为与反击块碰撞破碎所需要能量，物料从转子喷射出来之后与破碎腔内安装的反击块进行撞击，撞击之后物料直接从机体下部排出。

工作原理

HVI制砂机产品结构

天宇重工HVI冲击式制砂机结构，主要组成部分为进料斗、吊盘、转子总成、轴承室总成、机体下部、电动机传动总成、踏板架、筋护板等核心部件组成。

HVI制砂机结构

HVI制砂机 / 技术参数

型号	制砂	整形	制砂	整形	电机功率（kw）
型号	最大进料粒度（mm）		通过量（t/h）		电机功率（kw）
HVI 0815	<30	<35	70-140	130-230	2×75
HVI 0818	<30	<35	80-190	165-283	2×90
HVI 0922	<35	<40	105-145	220-330	2×110
HVI 0926	<35	<40	120-190	240-380	2×132
HVI 1032	<40	<45	181-278	246-356	2×160
HVI 1040	<40	<45	262-284	350-440	2×200
HVI 1250	<45	<50	345-371	414-540	2×250
HVI 1263	<50	<55	453-498	521-585	2×315
