YK系列圆振动筛结构设计详解



发布时间:2021-09-06
聚焦行业动态

YK系列圆振动筛结构设计详解

line

郑州天宇重工 2021-09-06

免费咨询咨询

 圆振动筛和直线振动筛两者振动轨迹不同,结构组成和用途也有区别,Yk系列圆振动筛通常用于煤炭和化工等行业大型生产线的物料分级使用,是结合国内外的先进技术研发的新型振动筛,是一种多层数筛网可调的筛分设备,具有生产效率高,噪音小且运行平稳的特点。

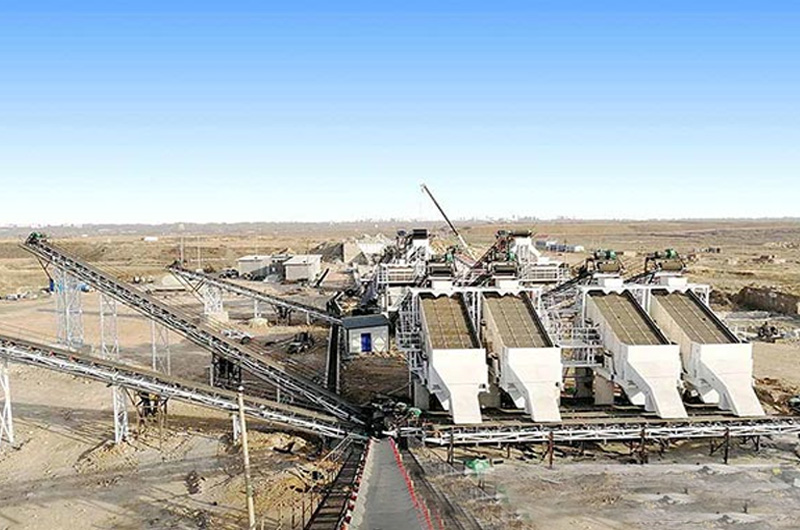

 Yk系列圆振动筛施工现场

Yk系列圆振动筛施工现场


Yk系列圆振动筛的结构组成和原理介绍


Yk系列圆振动筛是由筛箱,筛网,激振器和减震弹簧等结构组成的,其中激振器是安装在筛箱地方侧板上通过联轴器的旋转产生离心力,从而带动筛箱发起近似圆形运动的振动轨迹。

1、激振器是由主偏心块、付偏心块、轴承和保护罩等结构组成,用螺栓固定在筛箱的侧板上,激振器用万向节传动轴链接,来保证设备平稳运转。

2、筛箱是由侧板、筛网和钢板等结构组成,筛网用专用的拉板拉紧,拆卸方便。

3、支撑装置:在支架上有一个橡胶弹簧,筛箱通过橡胶弹簧支撑在支架上,来隔离振动。


YK系列圆振动筛的安装方法


1、安装前检查基础位置尺寸是否合理,通过水平仪找平,使同一端两侧的支撑座高度差保持水平;另外同一端两侧的橡胶弹簧压缩高度应保持一致,且高度差保持3mm以内,这样可以保持筛网上的物料均匀分布。

2、将橡胶弹簧安装在支撑板上,之后状筛箱,保证上下定位管对准橡胶弹簧,另外在筛箱下落平稳之后,橡胶弹簧保持直立不会倾斜。

3、最后安装电机,电机中心点需要比激振器轴的中心高出来2mm左右,电机和激振器轴中心对正之后再装轮胎联轴器。

4、在开机前检查筛机各部分是否安装正确,螺栓是否拧紧。

5、检查各润滑部分已经加好润滑油脂。

6、检查激振器转动是否灵活,出现卡死问题时需要检查是否有安装问题。

关于振动筛的安装和检查如果您不太了解,可以联系厂家上门或电话安装指导,天宇重工机械设备有限公司是一家经营多年的矿山设备厂家,设备型号齐全且售后服务完善,您也可以点击咨询您想要问的问题。

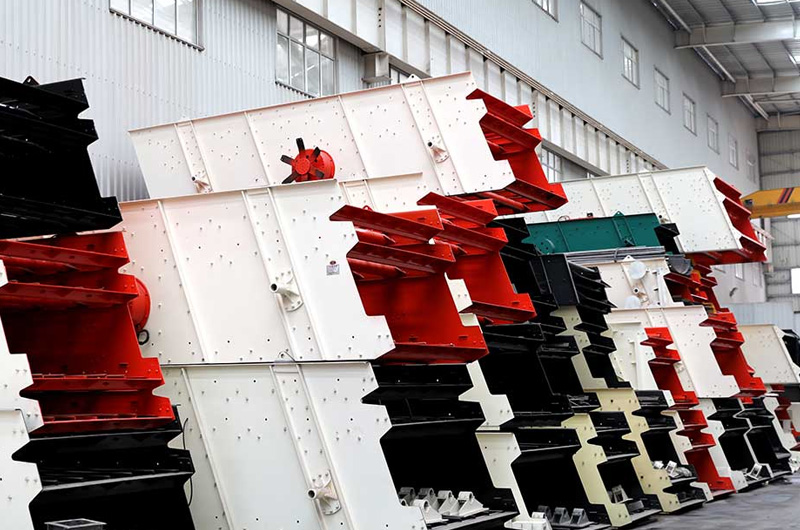

YK系列圆振动筛
