液压圆锥破碎机

液压圆锥破碎机

设备功率:8P 30-280kw

生产能力:40-700t/h

适用物料:河卵石、石灰石、金矿等200多种矿物

免费获取报价

全国统一销售热线15136196111

品质保障品质保障
厂家直销厂家直销
全天在线全天在线
液压圆锥破碎机

液压圆锥破碎机

节能降耗 | 连续作业 | 精确计量 | 环保低碳

免费咨询咨询
line
适用物料:河卵石、石灰石、金矿等200多种矿物
咨询热线咨询热线 15136196111

液压圆锥破碎机 / 简介

    圆锥式破碎机工作时,电动机的旋转通过皮带轮或联轴器、传动轴和圆锥部在偏心套的迫动下绕一固定方向作旋摆运动,从而使圆锥破碎机的破碎壁时而靠近又时而离开同装在调整套上的轧白壁表面,使矿石在破碎腔内不断受到冲击,挤压和弯曲作用而实现矿石的破碎。在不可破异物通过破碎腔或因某种原因机器超载时,弹簧保险系统实现保险,排矿口增大,异物从破碎腔排出。如异物卡在排矿口,可使用清腔系统,使排矿继续增大,使异物排除破碎腔。在弹簧的作用下,排矿口自动复位,机器恢复正常工作。

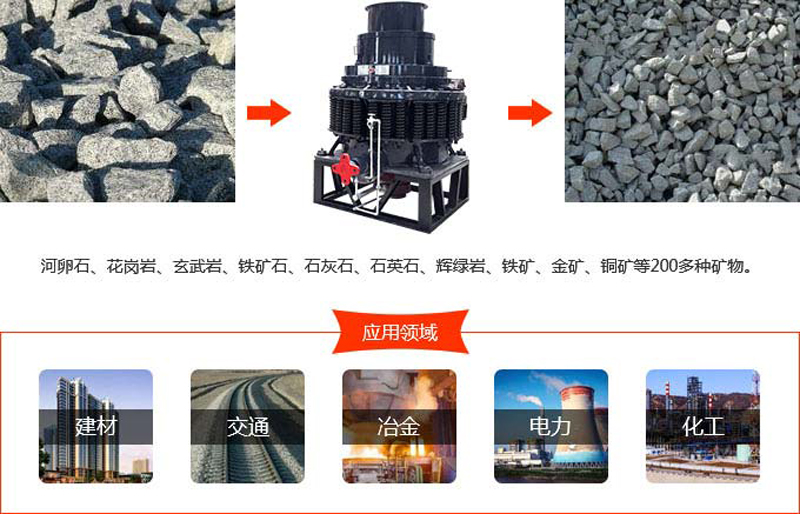

圆锥式破碎机应用领域

液压圆锥破碎机 / 图片实拍

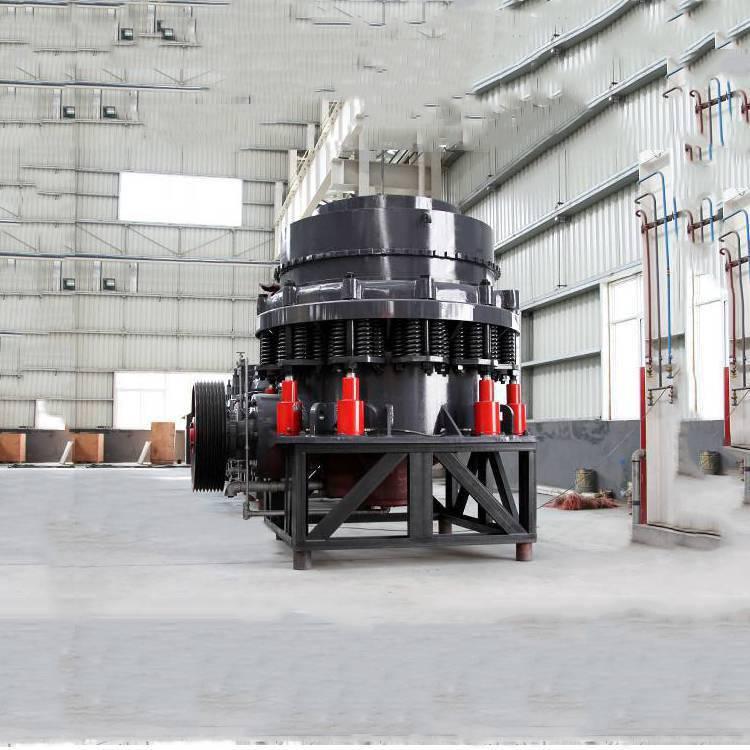

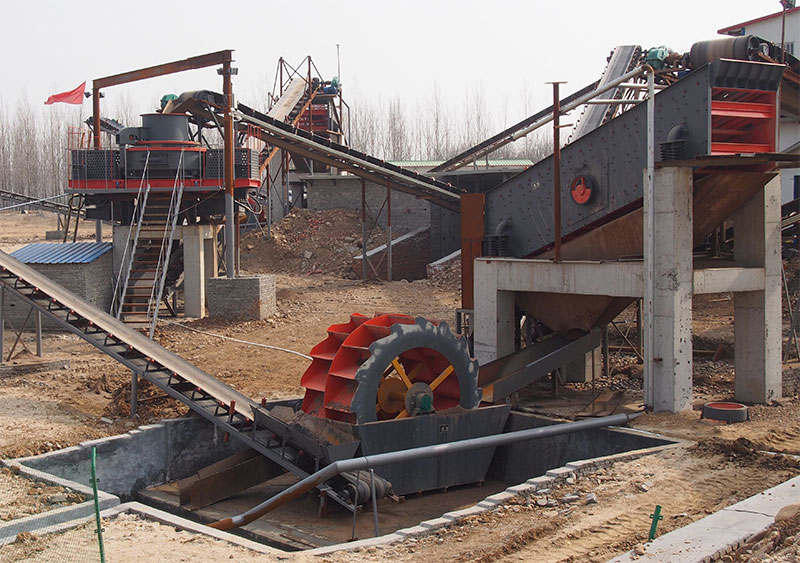

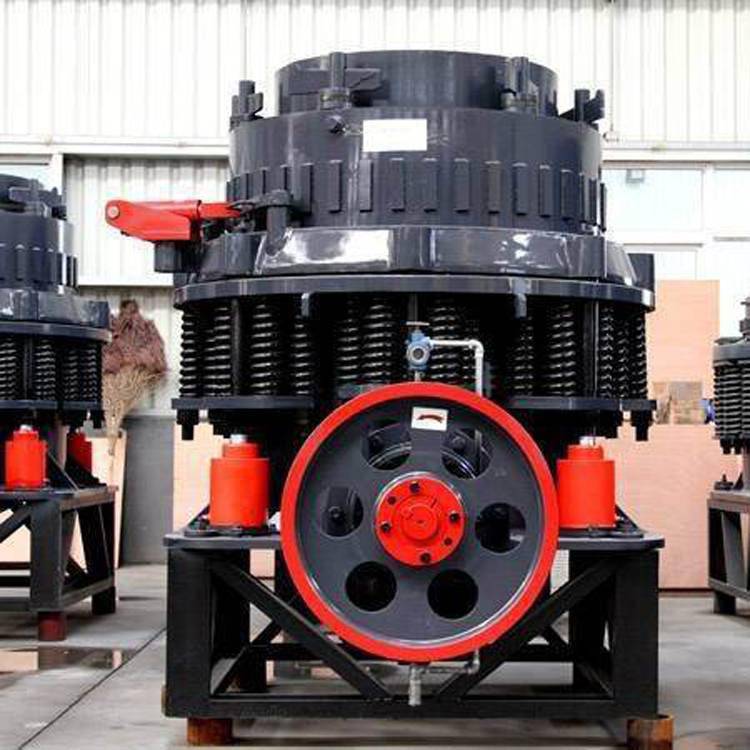

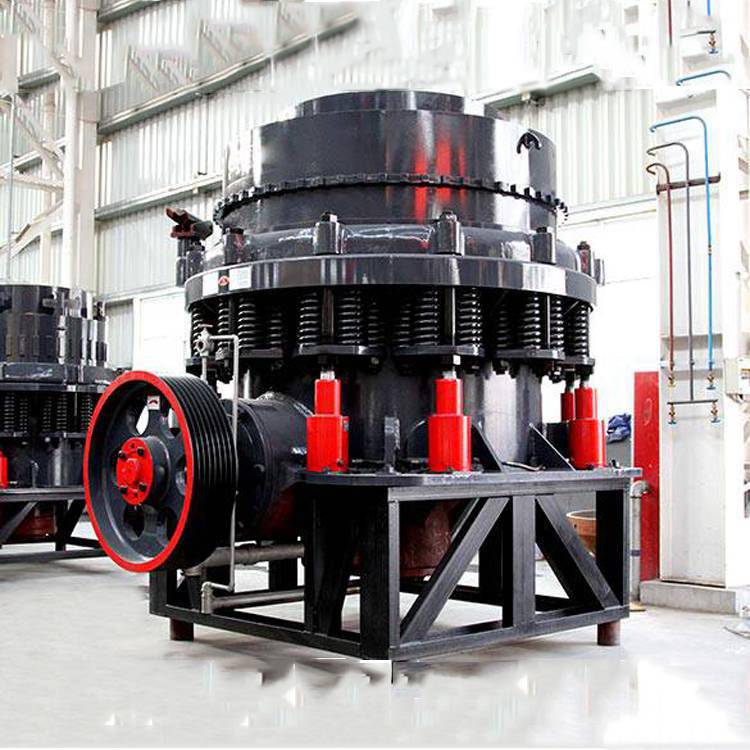

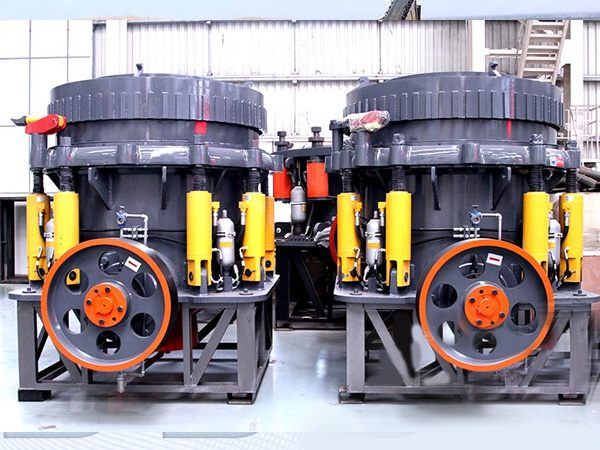

圆锥式破碎机实拍图
圆锥式破碎机实拍图
圆锥式破碎机实拍图
圆锥式破碎机实拍图
圆锥式破碎机实拍图
圆锥式破碎机实拍图

液压圆锥破碎机 / 原理

圆锥破动锥在偏心套带动作用下做旋摆运动,带动破碎壁对与轧臼壁间的物料进行挤压、搓碾,根据层压理论,物料受到多个方向的作用力,根据自身纹理破碎并被打磨,形成稳定的石料颗粒,符合出料要求的从破碎壁旋摆间隙处下落,其余物料继续破碎,直至达到要求。

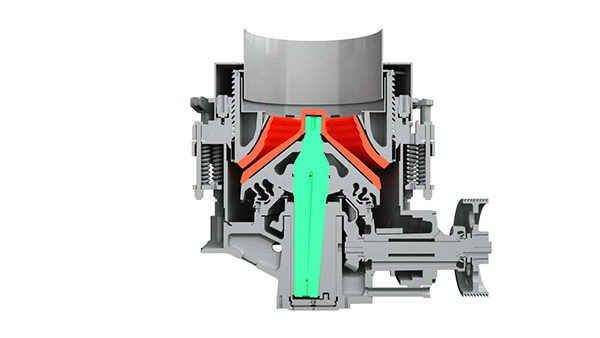

圆锥破碎机原理图

液压圆锥破碎机 / 技术参数

规格 型号 破碎锥大端直径
(mm)
最大给料尺寸
(mm)
排料口宽度
(mm)
处理能力
(t/h)
电动机功率
(kw)
总重量(t) 外形尺寸(长×宽×高)
(mm)
Φ600 PYB600 600 65 12-25 40 8P   30 5 2234×1370×1675
PYD600 35 3-13 12-23 5.5 2234×1370×1675
Φ900 PYB900 900 115 15-50 50-90 8P   55 11.2 2692×1640×2350
PYZ900 60 5-20 20-65 11.2 2692×1640×2350
PYD900 50 3-13 15-50 11.3 2692×1640×2350
Φ1200 PYB1200 1200 145 20-50 110-168 8P   110 24.7 2790×1878×2844
PYZ1200 100 8-25 42-135 25 2790×1878×2844
PYD1200 50 3-15 18-105 25.3 2790×1878×2844
Φ1750 PYB1750 1750 215 25-50 180-360 8P   160 50.3 3910×2894×3809
PYZ1750 185 10-30 80-210 50.3 3910×2894×3809
PYD1750 85 5-13 60-180 50.2 3910×2894×3809
Φ2200 PYB2200 2200 300 30-60 420-700 8P   280-260 80 4622×3302×4470
PYZ2200 230 10-30 130-410 80 4622×3302×4470
PYD2200 100 5-15 80-200 81.4 4622×3302×4470
