弹簧圆锥破碎机

弹簧圆锥破碎机

设备功率:75-315kw

生产能力:27-1270T/H

适用物料:河卵石、花岗岩、玄武岩、铁矿石、石灰石、石英石、辉绿岩、铁矿、金矿、铜矿等。

免费获取报价

全国统一销售热线15136196111

品质保障品质保障
厂家直销厂家直销
全天在线全天在线
弹簧圆锥破碎机

弹簧圆锥破碎机

节能降耗 | 连续作业 | 精确计量 | 环保低碳

免费咨询咨询
line
适用物料:河卵石、花岗岩、玄武岩、铁矿石、石灰石、石英石、辉绿岩、铁矿、金矿、铜矿等。
咨询热线咨询热线 15136196111

弹簧圆锥破碎机 / 简介

弹簧圆锥破碎机适用于破碎中等硬度以上的矿石和岩石,具有结构可靠、生产效率高、调整方便、使用经济等特点。其弹簧保险系统起过载保护作用,可使超硬异物(如铁块等)通过破碎腔而不损坏机器。采用干油或水两种密封形式,使石粉与润滑油隔离,保证机器可靠工作。破碎腔型由成品物料的粒度决定,标准型用于中碎作业,中型和短头型用于细碎作业。

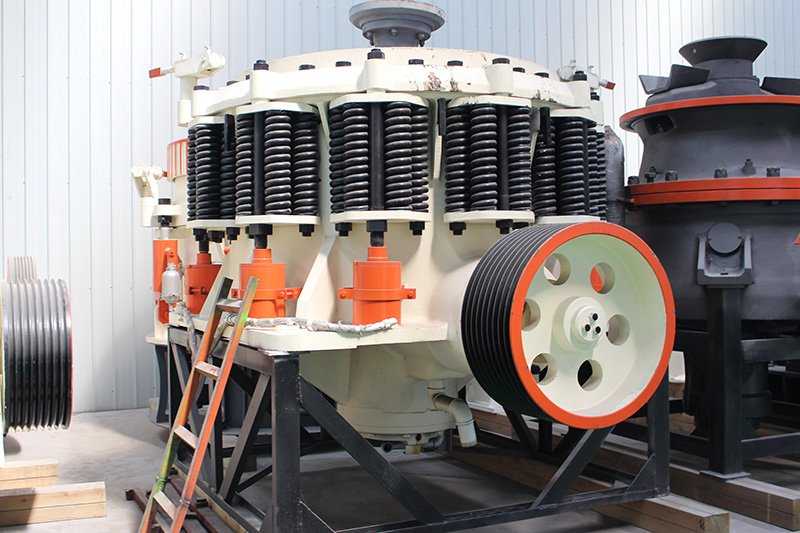

弹簧圆锥破碎机展示图



产品特点


1、传承经典结构设计,性能稳定可靠

弹簧圆锥破碎机之所以成为行业内应用广泛的圆锥式破碎机,得益于其在各种工况环境下工作的可靠性,而复合式圆锥破碎机保留经典结构,设备可靠性得到更大程度保证

2、多种腔型可供选择,应用多种工况

有标准型和短头型两种机型,每种机型又配备多种腔型,可以适用于各种硬度物料的中碎和细碎作业需求

3、层压破碎设计,出料粒形更好

利用层压破碎原理对物料进行破碎,破碎效率高,易损件磨耗低;破碎后成品呈立方体,细粒级含量高,可以很好的满足现阶段一些高品质骨料的使用需求

4、使用寿命长,应用范围广

机体和配件采用高品质钢材,有效降低物料对机体和配件的破坏,可破碎数十种物料

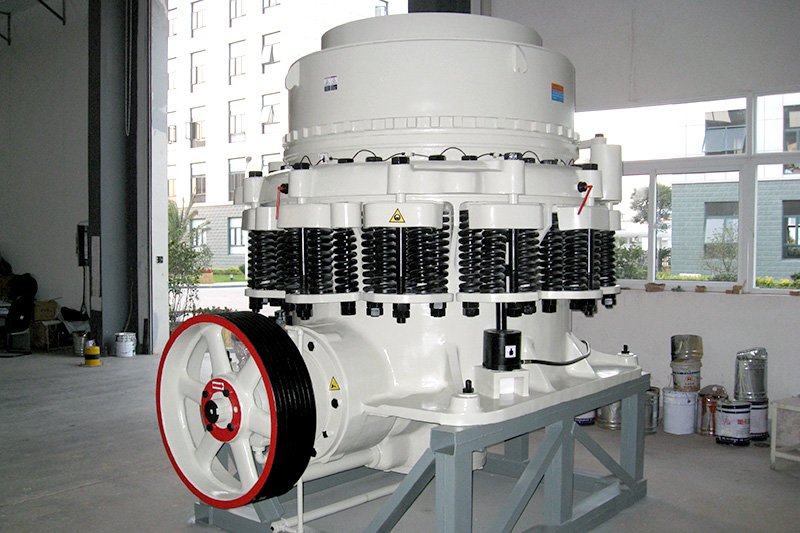

弹簧圆锥破碎机展示图

弹簧圆锥破碎机 / 图片实拍

弹簧圆锥破碎机实拍图

弹簧圆锥破碎机 / 原理

弹簧圆锥破工作原理
破碎机工作时,电动机通过弹性联轴器,传动轴和一对锥齿轮带动偏心轴套转动,破碎圆锥在偏心套的带动下做旋摆运动,使破碎壁和轧臼壁时而靠近,时而远离,矿石在破碎腔内不断的受到挤压与冲击,而被破碎。

弹簧圆锥破碎机 / 技术参数

标准型
型号 动锥直径 腔型 D(闭口变/mm) D(开口边/mm) 进料尺寸(mm) 处理能力(t/h) 主轴转速(r/min) 功率(kw) 重量(t) 外形尺寸(mm)
CS75B 914(3') 细型 83 102 9-22 45-91 580 75 15 2821x1800x2164
CS75B 914(3') 粗型 159 175 13-38 59-163 580 75 15 2821x1800x2164
CS160B 1295(17/4') 细型 109 137 13-31 109-181 485 185 27 2800x2342x2668
CS160B 1295(17/4') 中型 188 210 16-38 132-253 485 185 27 2800x2342x2668
CS160B 1295(17/4') 粗型 216 241 19-51 172-349 485 185 27 2800x2342x2668
CS240B 1650(5') 细型 188 209 16-38 181-327 485 240 55 3911x2870x3771
CS240B 1650(5') 中型 213 241 22-51 258-417 485 240 55 3911x2870x3771
CS240B 1650(5') 粗型 241 268 35-64 399-635 485 240 55 3911x2870x3771
CS315B 2134(7') 细型 253 278 19-38 381-726 485 315 110 4613x3251x4732
CS315B 2134(7') 中型 303 334 35-51 608-998 485 315 110 4613x3251x4732
CS315B 2134(7') 粗型 334 369 31-64 789-1270 485 315 110 4613x3251x4732
短头型
型号 动锥直径 腔型 D(闭口变/mm) D(开口边/mm) 进料尺寸(mm) 处理能力(t/h) 主轴转速(r/min) 功率(kw) 重量(t) 外形尺寸(mm)
CS75D 914(3' 细型 13 41 3-13 27-90 580 75 15 2821x1800x2410
CS75D 914(3' 粗型 33 60 3-16 27-100 580 75 15 2821x1800x2410
CS160D 1295(17/4') 细型 29 64 3-6 36-163 485 160-180 27 2800x2342x2668
CS160D 1295(17/4') 中型 54 89 6-16 82-163 485 160-180 27 2800x2342x2668
CS160D 1295(17/4') 粗型 70 105 10-25 190-227 485 160-180 27 2800x2342x2668
CS240D 1650(5') 细型 35 70 5-13 90-209 485 240 55 3917x2870x3771
CS240D 1650(5') 中型 54 89 6-19 136-281 485 240 55 3917x2870x3771
CS240D 1650(5') 粗型 98 133 10-25 190-366 485 240 55 3917x2870x3771
CS315D 2134(7') 细型 51 105 5-16 190-408 485 315 110 4130x3251x4454
CS315D 2134(7') 中型 95 133 10-19 354-508 485 315 110 4130x3251x4454
CS315D 2134(7') 粗型 127 178 13-25 454-599 485 315 110 4130x3251x4454
