棒磨机参数和结构详细介绍

郑州天宇重工 2021-08-24

咨询

　棒磨机是矿山常用的磨矿机械，主要是通过特有的磨矿介质-钢棒在离心力和摩擦力的作用下对物料进行研磨和粉碎，之后通过溢流的方式将磨碎之后的矿石排出体外。在磨矿的过程中，钢棒和矿石物料是线接触的方式，因此有一定的研磨作用，可以使破碎后的物料大小更加均匀，过粉碎较少，相比球磨机来说，棒磨机就更合适用于物料的粗磨，棒磨机在矿山行业也是深受欢迎的一款磨矿设备。下文我们来介绍下棒磨机参数和结构。

棒磨机

棒磨机参数介绍

棒磨机型号规格有11中，不同规格型号的棒磨机电机大小，转速和进料大小都不同，规格越大的设备产量越高，设备体积越大。时产量较高的设备有MBS2740、MBS3245，时产量在32-180吨左右；小型棒磨机有MBS0918、MBS0924，时产量在0.62-4.3吨左右，多用于小型生产线。棒磨机的钢棒一般为直径50-100毫米左右，采用耐磨度较高的高碳钢，钢棒的总体积大约占棒磨机容积的百分之40左右，可以保证设备的生产生产能力。

棒磨机参数表：

型号规格	筒体规格(mm)		筒体转速（r/min）	给料粒度（mm）	排料粒度 (mm)	处理量 (t/h)	功率（kw)	总重（t）
型号规格	直径	长度	筒体转速（r/min）	给料粒度（mm）	排料粒度 (mm)	处理量 (t/h)	功率（kw)	总重（t）
MBS0918	900	1800	36-38	≤25	0.833-0.147	0.62-3.2	18.5	5.9
MBS0924	900	2400	36	≤25	0.833-0.147	0.81-4.3	22	6.7
MBS1224	1200	2400	36	≤25	0.833-0.147	1.1-4.9	30	13.9
MBS1530	1500	3000	29.7	≤25	0.833-0.147	2.4-7.5	75	19.8
MBS1830	1830	3000	25.4	≤25	0.833-0.147	4.8-11.6	130	34.9
MBS2130	2100	3000	23.7	≤25	0.833-0.147	14-35	155	46.5
MBS2136	2100	3600	23.7	≤25	0.833-0.147	19-43	180	48.7
MBS2430	2400	3000	21	≤50	0.833-0.147	25-65	245	59.7
MBS2736	2700	3600	20.7	≤50	0.833-0.147	32-86	380	92.5
MBS2740	2700	4000	20.7	≤50	0.833-0.147	32-92	400	95
MBS3245	3200	4500	18	≤50	0.833-0.147	64-180	630	149

棒磨机的结构介绍

棒磨机的结构可以分为主轴承、回转部、齿轮传动部、和慢速驱动装置等四个部分，下文我们详细介绍下每个结构的构造和功能。

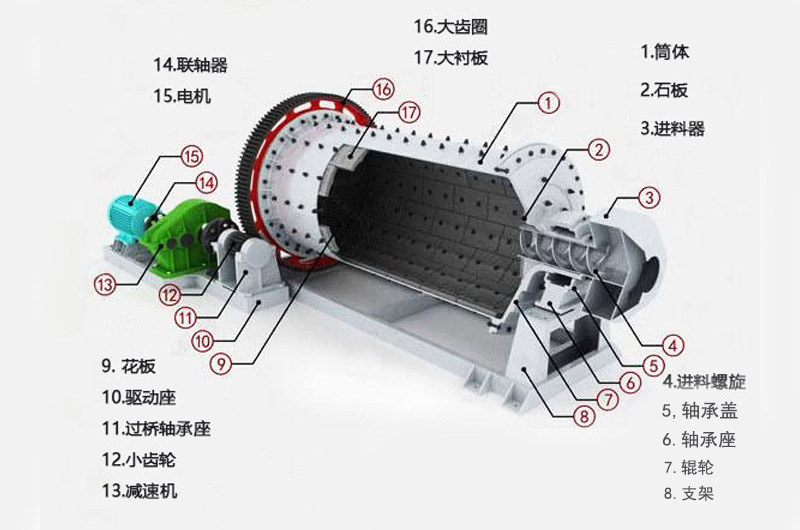

棒磨机参数结构

棒磨机结构

主轴承

棒磨机的主轴承是保证磨机正常运转的主要部件，在棒磨机开始生产时，棒磨机的主轴承可以支撑其回转部，物料和钢棒等的重量，棒磨机选用的是动静压主轴承，同时配有润滑油站，另外在设备的轴承内装配有测温的电阻，可以将停机的温度控制在60℃左右，可以保证棒磨机的正常运转，棒磨机的主轴承也包涵了多个零件部分：轴承盖、轴承座、轴承衬、洒油器和油标指示器等。
