圆锥破碎机的工作原理和结构设计详解

郑州天宇重工 2021-09-24

咨询

　圆锥破碎机是采用层压破碎原理破碎物料，由于其独特的破碎原理，在破碎过程中对于设备的磨损较少，且进料量较大，生产效率较高。那么圆锥破碎机具体的工作流程是怎么样的，很多人都不太了解，下文我们就来详细介绍下圆锥破碎机的工作原理和破碎流程。

圆锥破碎机的工作原理介绍

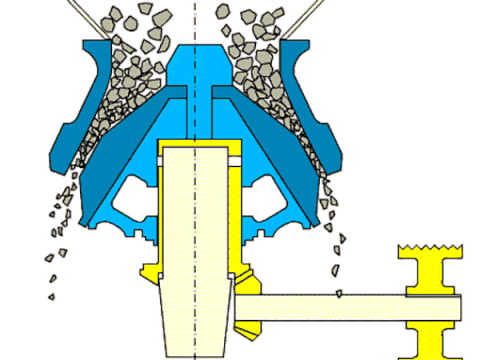

圆锥破碎机主要是利用定锥和动锥的工作面之间的挤压来进行破碎物料的，内部的结构为动锥体固定在偏心套筒体内部的悬挂竖轴上，偏心套筒置于止推轴承上。
圆锥破碎机在工作时，矿石会通过给料口投料，且通过分配盘落入破碎腔，分配盘通过竖轴的旋转而获得振动，会将矿石均匀的分配到动锥体的周围，电动机的旋转会通过皮带轮、传动轴和圆锥破碎机的圆锥部绕着固定轴做周期性旋摆运动，在这个过程中，动锥的破碎壁会不断靠近又离开固定的轧臼壁的表面，在两者中间的矿石会受到不断的挤压，撞击和研磨进行破碎。而排料的过程同样是通过电动机带动齿轮驱动偏心套转动，破碎锥做旋摆运动，在破碎锥离开固定锥且大小排料标准时，物料会向下排出。

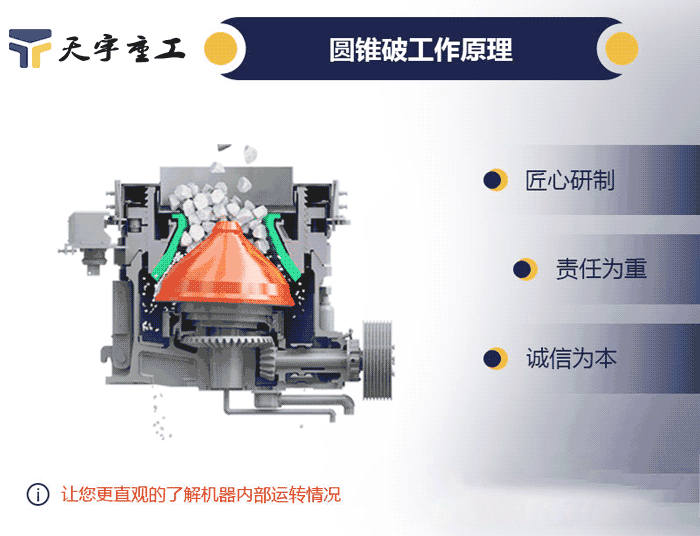

圆锥破碎机工作原理

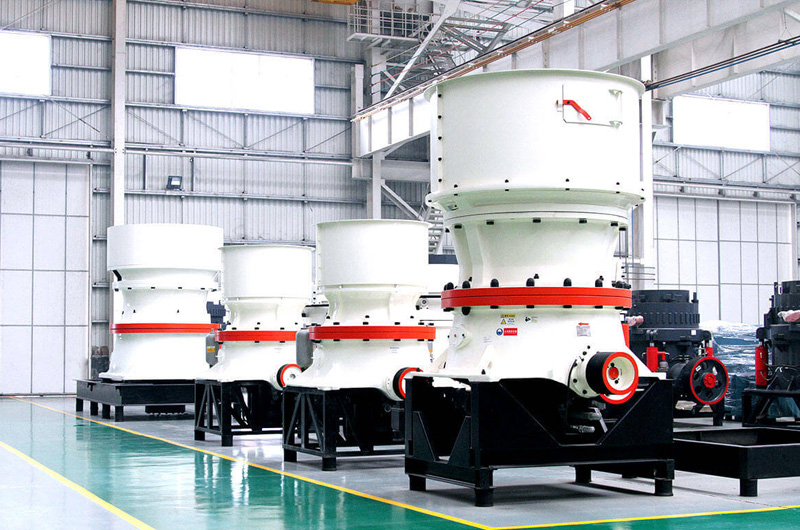

圆锥破碎机的结构设计优势

圆锥破碎机的机壳分为上部和下部，中间使用螺栓进行连接，且在螺栓上有安装弹簧，如果有不可破碎物如金属铁块等物料落入破碎腔后，弹簧会产生压缩变形排出异物，不动锥会被举起，排矿口增大后将其排除，而弹簧可以保证主轴不被损坏。
圆锥破碎机具有较大的破碎力和抗压强度，可以适用于中高硬度的矿石，在破碎过程中对于设备的磨损较小，且设备易磨件采用高耐磨铸钢材质，其中锥体和矿石的接触面采用高锰钢材质的衬板，不易刮花且衬板在磨损后也可以单独更换，使用寿命更长。

圆锥破碎机的种类较多，分为短头型、中型和标准型等撒种，三者工作原理相同但结构设计有细微区别，比如短头型圆锥破碎机的动锥和定锥长度较短，且平行带较长，破碎后的物料更小可以用于物料细碎处理。标准型圆锥破碎机则更多用于物料的中碎。
