简摆式破碎机和复摆式的区别

郑州天宇重工 2021-11-08

咨询

　简摆式破碎机和复摆式都属于颚式破碎机，具有结构简单破碎力大的优势，其实两款都是通过颚板挤压破碎物料，但是动颚板的运动轨迹不同所以破碎效果也会有所区别，相比来说复摆式破碎机的颚板运动轨迹相对复杂一些，破碎效果和效率也会更好一些，这里我们分别从颚板运动轨迹、两者排料口设计和两者破碎效果三方面来分析两者的区别。

简摆式破碎机和复摆式的区别

一、颚板运动轨迹不同

简摆式破碎机破碎轨迹：简摆式破碎机的颚板摆动幅度相对简单，主要是在偏心轴的带动下颚板做左右摆动的动作，在偏心轴的带动下，颚板会产生往复式的左右摆动，进入的物料受到颚板的不断挤压进行破碎。

简摆式破碎机优势：简摆式破碎机釆用曲柄双连杆结构，在破碎物料时动颚板会受有来自物料的冲击力，不过物料的反作用力并不会影响其偏心轴和连杆，因此简摆式破碎机的生产效率还是比较高的，经常用来破碎高硬度物料，规格型号较大。

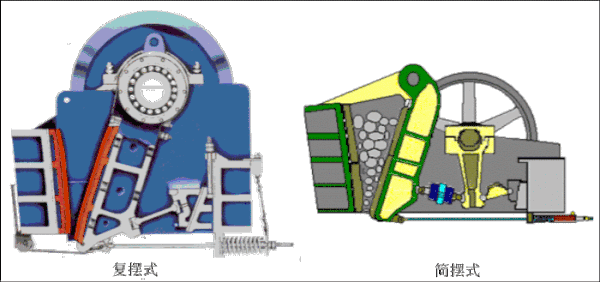

简摆式破碎机和复摆式的区别动图

复摆式破碎机破碎轨迹：如图所示，复摆式破碎机动颚的上端连接在偏心轴上，下端会连着推力板支撑到机架地后壁上。当偏心轴发生旋转时，动颚的地运动轨迹会被带动做近似圆周形的往复式运动，下段则受到的推力板的作用逐渐变成椭圆形轨迹，并且越向下走，椭圆形轨迹越偏。相比来说这一运动轨迹要更加复杂因此叫作复摆式破碎机。

复摆式破碎机的优势:复摆式破碎机结构设计更加紧凑，物料受力更加均匀，破碎出的效果更好，多为立方体状排出，简摆式的针片状物料会较多一些；另外动颚的下端采用强制性物料排出，生产效率更高，相比同规格大小的地简摆颚式破碎机其时产量会高出五分之一左右。

二、排料口设计区别

简摆式破碎机在破碎物料时，动鄂板会发生左右的往复式运动，由于物料大小不同，因此其排矿口尺寸变化较大，会导致部分物料排料粒度较大出料不均匀，不过简摆式破碎机破碎力传递到动颚悬挂轴上较大，而偏心轴上较小，所以各个部件的受力均匀，因此简摆破碎机一般为大中型规格设计。

复摆式颚式破碎机就很好的解决了简摆的问题，它的排矿口变化不大，因此排料粒度大小比较均匀，且生产率较高。但由于颚板在排矿口处呈圆弧形运动时其垂直行程较大，所以过粉碎现象较多且偏心轴承受力较大，易损坏，故制成中小型。
