冲击式制砂机结构图文展示及功能介绍

郑州天宇重工 2021-11-27

咨询

　冲击式制砂机采用的是立式结构，占地面积较小，自动化程度较高一些，操作起来更加方便，采用的是液压开盖的设计，在遇到故障时方便查看和检修，内部无死区在破碎物料时不会出料堵塞的情况，成品率较高。冲击式制砂机是目前矿山行业里使用率较高的一款设备，它不仅生产效率高每小时可以生产高达650吨的物料，而且生产出的成品物料品质也更加优异，大小均匀粒型饱满，相比其他的制砂设备来说冲击破的优势是显而易见的。

冲击式制砂机结构图文展示及功能介绍

冲击式制砂机的结构设计相对比较复杂，主要是利用叶轮旋转产生的冲击能来破碎物料，其内部的结构可以分为机架部、传动装置、偏心套、轴承、调整装置、调整套和弹簧装置等，其中主要工作的部件为叶轮、进料装置、破碎腔、电机、排料口和皮带轮等，这些部件经过优化设计，每个部位各司其职，可以保证每个零件之间的契合。

1、叶轮装置主要的作用在于分散物料，物料从中间进入高速旋转的叶轮中，经过高速旋转的叶轮加速后从叶轮的流道内抛射出去，在经过物料衬层的作用被破碎。

2、破碎腔是主要的工作部件，物料进入破碎腔后会形成物料衬层，落下的物料受到物料衬层的撞击发生破碎，这样形成的内循环装置，可以提高生产效率；冲击式破碎机多采用涡动破碎腔，物料破碎效率更高，对于设备本身的磨损较小。

3、进料装置一般是倒的凌锥型或筒型的设计，可以容纳较多的物料，且采用四口叶轮深腔的设计，物料通过量更高；另外在进料口会设置有耐磨环型装置，防止进料时对料斗的磨损。

4、传动装置一般是由双电机带动皮带传动装置以此来带动设备的驱动，双电机的设计可以增加主轴的稳定性，提高运转效率。

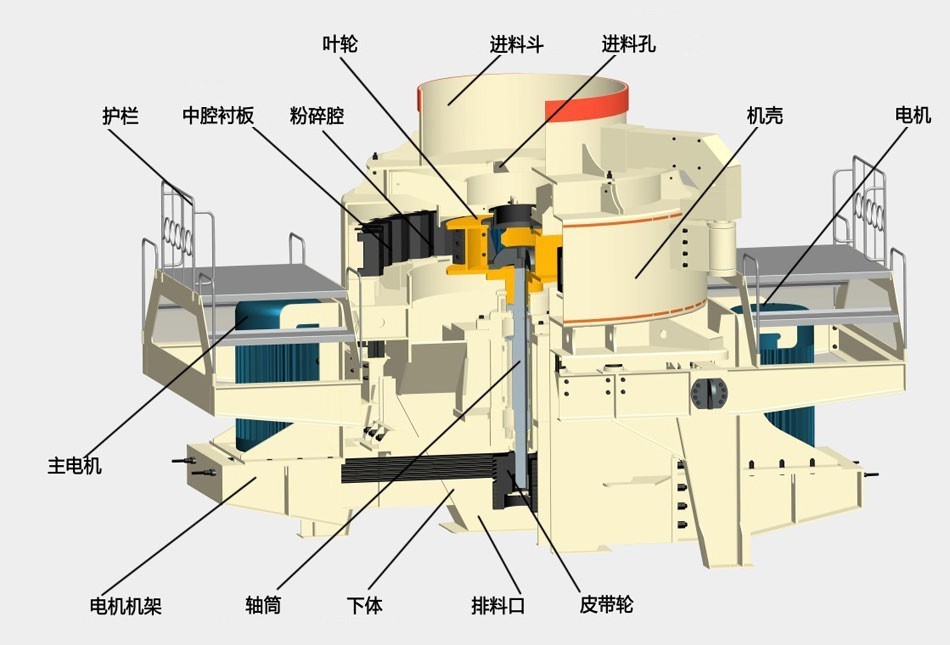

冲击式制砂机结构图如下图所示，目前冲击式制砂机经过不断改进后的设计更加先进，结构合理，工艺精进，不仅操作方便而且使用寿命更长，新型的冲击式制砂机采用的是新型的深腔转子设计，提高了进料效率和处理能力，且周护板改进为上下也调头的设计，一端磨损后可以上下掉头继续使用，提高了周护板的利用率。
