ctb永磁筒式磁选机的分选技术

郑州天宇重工 2021-12-11

咨询

　ctb永磁筒式磁选机属于湿式选矿设备，一般适用于一些磁铁矿和经过磁化焙烧后的赤铁矿、褐铁矿和菱铁矿等的选矿工作，另外也可以用于一些洗煤和化工等行业中去除铁块杂质等，具有能耗低，耐磨度高，安装方便且回收率高等特点。

永磁筒式磁选机的结构设计

ctb永磁筒式磁选机是由磁系、圆筒装置、分选槽、传动装置和给料、排料装置等结构组成。

磁系：永磁筒式磁选机是采用钕铁硼磁块和铁氧体磁块两种具有较高磁性的磁块所组成的复合磁系，磁场强度较高，作用范围较大，且对于铁块的选别效果更高。

传动装置：由减速机电机、联轴器、轴承和滚筒等结构组成，是主要的动力来源。

分选槽：在开机之后，铁矿中的磁性矿物会被吸附到圆筒的外表面，并在电机的带动下随着圆筒旋转，在远离磁场范围时，矿物会受到重力和水的冲洗作用而离开筒体并排出机外，而另一部分非磁性矿物会从尾矿口排出，在这个过程中完成分选工作；而永磁筒式磁选机使用先进的槽体技术可有效地防止槽体沉矿，提高分选效果。

给料箱：永磁筒式磁选机采用的是分两次且不同方向给矿的方式。矿浆先从1次给矿管的溢流口流出之后再通过2次给矿筛板，矿浆会随着筒体轴向的方向均匀给入，这样的方式可以保证筒体均匀受料，从来保证选矿的效果；也可以避免一些较粗颗粒进入槽体造成堵矿。

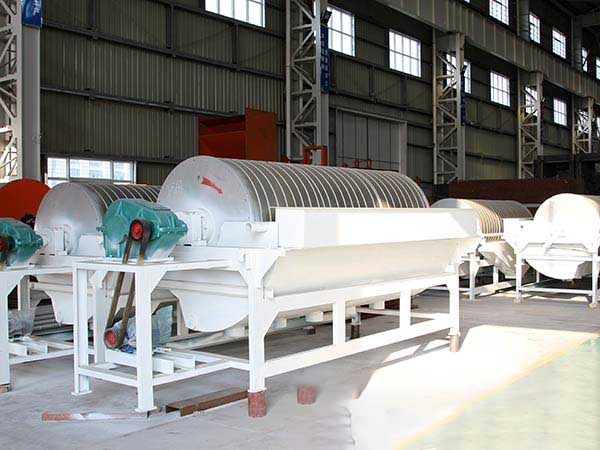

ctb永磁筒式磁选机

ctb永磁筒式磁选机的分选技术

不同矿物比磁化系数不同，ctb磁选机是通过磁系对矿物进行分选，当矿浆从给矿管进入分选槽后，会受到磁场的吸附作用，一部分强磁性的矿物就会被吸附在圆筒体的表面，并随着筒体的旋转被带到精矿的矿口，在脱离磁系范围后会受到水流的作用被排入精矿箱；另一部分弱磁性矿物不会被吸附会直接随着逆圆筒旋转方向自流入尾矿排矿口。
