皮带输送机组成结构详解，速看

郑州天宇重工 2022-02-15

咨询

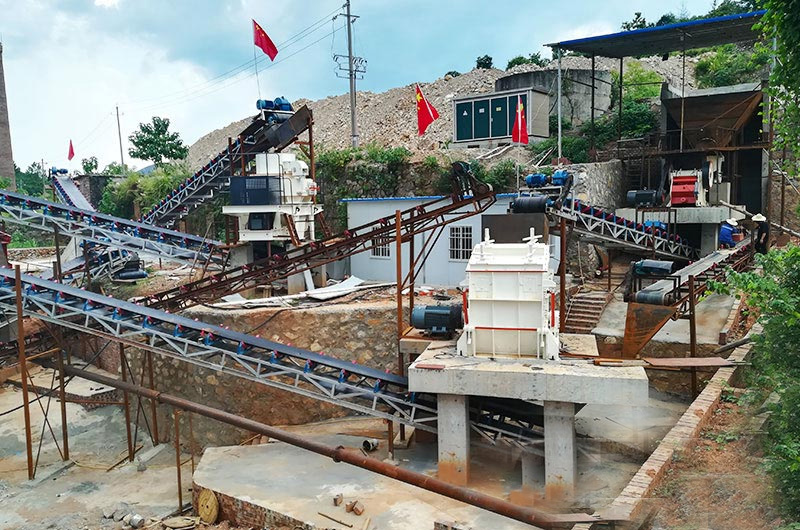

　皮带输送机是砂石生产线必不可少的设备，一条生产线往往需要配置数条输送带，配置在不同的破碎设备之间来输送物料，作为辅助设备之一，输送设备的工作性能也会影响到整条产线的生产效率，因此选择一台好的皮带输送机也是非常重要的。这篇文章我们主要介绍下皮带输送机的组成结构和每个部件的用途，了解之后可以更好的挑选合适的设备。

皮带输送机组成结构和部件用途介绍

皮带输送机主要是由驱动装置、输送带、托辊、张紧装置和滚筒等几个结构组成的，整体结构设计非常简单，操作起来也很方便，主要作用就是输送物料，因此装置并不复杂，安装起来也较为简单，通过这几个部分的配合就可以使输送机正常工作。

1、驱动装置主要是由减速机电机、联轴器和滚筒等结构组成的装置，另外还有一些倾斜的输送带还需要配置制动器和逆止器等。

驱动装置是设备主要的动力来源，主要的工作原理是通过转动滚筒带动输送带运动来输送货物，一般用到较多的都是单滚筒的驱动装置，如果是一些运输量较为的设备也会配置双滚筒和多滚筒等的驱动，每一个滚筒都会配置一个驱动单元与滚筒轴的联轴器连接起来，这样所产生的牵引力也就更大一些。

2、张紧装置的用途在于使输送带保持一定的张紧力，以保证输送速度，同时也可以保证两个托辊之间的输送带垂度可以保持在规定的范围内。张紧装置可以手动调节其张紧力，结构设计简单紧凑，性能稳定。

张紧装置需要在工作过程中使张紧力保持恒定，如果是长度在100米以内的输送带一般可以按照设备长度的百分之一到百分之一点五选择张紧行程。

3、改向装置用于改变输送带的运动方向，可以用于输送带180度、90度或者45度等三个角度方向改变方向，改向装置配置在设备尾部的改向滚筒。
