圆振筛的结构及工作原理介绍



发布时间:2022-02-18
聚焦行业动态

圆振筛的结构及工作原理介绍

line

郑州天宇重工 2022-02-18

免费咨询咨询

 重型振动筛有直线筛和圆形振动筛两种,物料在筛网上抛起的运动轨迹为圆形的就是圆振筛,筛分效率较高且筛分效果均匀,可以用于煤粉、石灰石、金属颗粒等物料的筛分工作,应用物料较为广泛,且筛网也可以根据物料性质选择合适的材质,是矿山生产用到较多的筛分设备。


圆振筛的工作原理和结构设计

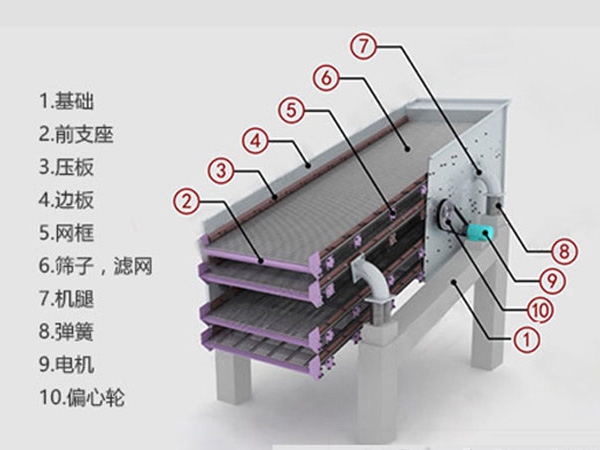

圆振筛是由筛箱、多层筛网、振动器、减振弹簧、底架组成的,偏心轴、电机安装在筛网的侧面。圆振筛的结构如下图所示,筛网固定在网框上,安装梁固定在大梁上,这样就形成了稳定的结构,可以防止筛箱向两侧倾倒。设备的筛箱和外部采用软连接,这样总体为封闭空间,在筛分时也可以避免粉尘外泄的问题,在筛网的外部配置了电机和偏心轮,在开机通过电机带动三角带产生的动力,来带动筛网工作。

振动筛可以根据不同的筛分需求配置双层或多层筛网,且筛网规格和材质也可定制,如果需要筛出3mm的物料,可以选择双层筛网,上层为筛网,下层冲孔筛板的配置,振动筛的安装一般与地面的夹角为20°,这样既可以保证筛分效率和可以保证筛分效果。

圆振筛的激振器装置于筛箱的中心位置,这样筛板上的物料受力均匀,整体筛板作平面的圆周运动,横向和纵向的加速度一致,物料不会堆积在一起,处理效率会更高,但是物料的投料速度和物料分布就格外重要,物料分布不均就会影响筛分效率和效果,另外设备的倾角也要由专业人员来调整,输料速度过高物料的透筛率就更高,但是筛分效果就不理想。


  振动筛结构图
振动筛结构图



圆振筛的主要性能特点


1、筛箱的振动强烈,振幅较大,在物料均匀分布的情况下,可以减少物料堵塞的情况,提升筛分效率。
2、筛网可以单独进行更换,且操作方便。
3、圆振筛采用的是橡胶隔振弹簧,振动较为平稳,且噪音小。
