重型板式给料机工作原理和结构组成详解

line

郑州天宇重工 2021-11-08

免费咨询咨询

 重型板式给料机是大型矿山行业所用的投料输送设备,具有运行平稳,漏料少,生产效率高且检修方便的特点,关于板式喂料机的结构设计每个厂家会有些细微的差别,不同大体工艺设计都是类似的,本文我们来介绍下板式喂料机的结构设计和工作原理。



板式喂料机


重型板式给料机的结构设计

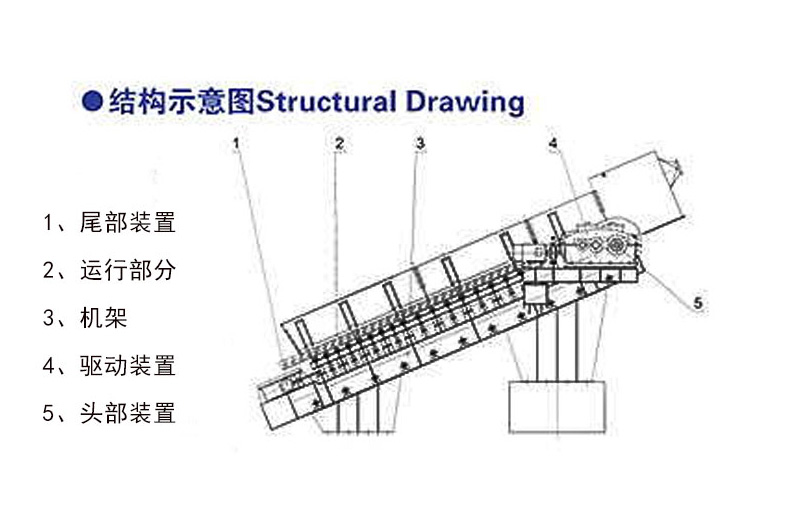

重型板式给料机是由机架、回转体、驱动装置、链支重轮、下托轮和头罩等部件组成,如下图所示
 板式给料机结构设计图
板式给料机结构设计图

1、其中头轮组合式由轴承座、链轮和轴承联轴器等组成,通过轴上安装链轮带动中间的托板进行输送物料。

2、设备的主要驱动装置是由电动机、联轴器和减速器等组成的,这样的驱动装置组合重量轻,可以承载更大的重量且后期维护更加方便。

3、设备的主梁机架是采用H型钢结构,在上下翼板动检含有筋板,整体结构更加坚固稳定。

4、看到这里,您是不是比较关心板式喂料机链条是如何工作的?在链轮下边的支重轮是用于支撑链条工作的,主要是由缓冲座、滚动轴承、滚轮和外侧的密封外等结构组成,可以保证板链式给料机链条平稳运行且具有更好的承载力和冲击力。

5、栏板的头罩是由侧板组合,盖板和支腿等组成的,可以用于防止工作时漏料。

以上就是板式喂料机的结构组成,板式喂料机是通过将电动机的动力带动链轮旋转,从而带动上方的链板运动,链板通过调整拉紧装置让链条和链轮完美齿和,带动槽板来运输送料。


重型板喂机工厂图


市面上的喂料设备那么多,重型板式喂料机有哪些优势


1、板链式喂料机通常用于大型的矿石生产线,采用全封闭的保护罩,工作中不会扬尘,且可以安装防止输送链逆转的制动装置,运行平稳。

2、板式喂料机不仅工作效率高且适用物料较多,不仅可以输送带有锋利棱角和磨损性较高的物料,也可以用于运输1.8米以下的高温物料,被很广泛用于化工,冶金和有色金属等行业。

3、板式给料机采用变频调速电机和电器保护装置,调速均匀,具有自动过载保护的优点。

4、板式给料机可以水平输送物料,也可以25度倾斜输送物料。
