高效弹簧圆锥破碎机型号和结构设计



发布时间:2021-09-06
聚焦行业动态

高效弹簧圆锥破碎机型号和结构设计

line

郑州天宇重工 2021-09-06

免费咨询咨询

 高效弹簧圆锥破碎机是新型的圆锥破碎机械,可以用于处理中高硬度的矿石破碎,通常可以用于生产线的中细碎环节。高效弹簧圆锥破碎机是在结合了各类型圆锥破碎机的优势设计而成的,适用物料更多且设备运行更加平稳,是咨询量较高的一款破碎设备。

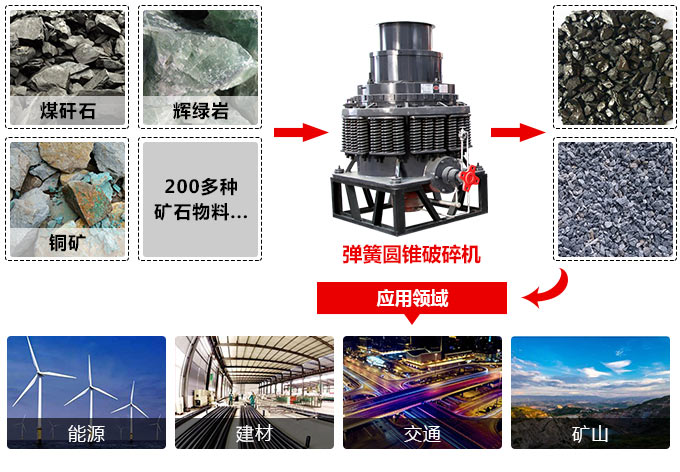

弹簧圆锥破碎机处理物料

弹簧圆锥破碎机处理物料

高效弹簧圆锥破碎机主要可以分为标准型和短头型两种,标准型进出料粒度更高多用于中碎,短头型进出料尺寸较小则多用于物料细碎;除此之外破碎机的标准型和短头型又可以分为粗、中、细不同的腔型,可以按照使用需求进行选择。总的来说高效弹簧圆锥破碎机的型号较多,很多人不知道该怎么进行选择,本文我们就来介绍下弹簧圆锥破碎机的型号选择和技术参数。

高效弹簧圆锥破碎机为cs系列型号,常见的破碎锥直径有914,1295,1650和2134mm,破碎锥直径相同的圆锥破碎机电机功率也一样,不过由于进出料口大小不同因此生产能力不同。具体型号可参考下表:


标准型:
型号 动锥直径 腔型 进料尺寸(mm) 处理能力(t/h) 功率(kw)
CS75B 914(3') 细型 9-22 45-91 75
CS75B 914(3') 粗型 13-38 59-163 75
CS160B 1295(17/4') 细型 13-31 109-181 185
CS160B 1295(17/4') 中型 16-38 132-253 185
CS160B 1295(17/4') 粗型 19-51 172-349 185
CS240B 1650(5') 细型 16-38 181-327 240
CS240B 1650(5') 中型 22-51 258-417 240
CS240B 1650(5') 粗型 35-64 399-635 240
CS315B 2134(7') 细型 19-38 381-726 315
CS315B 2134(7') 中型 35-51 608-998 315
CS315B 2134(7') 粗型 31-64 789-1270 315

短头型:
型号 动锥直径 腔型 进料尺寸(mm) 处理能力(t/h) 功率(kw)
CS75D 914(3' 细型 3-13 27-90 75
CS75D 914(3' 粗型 3-16 27-100 75
CS160D 1295(17/4') 细型 3-6 36-163 160-180
CS160D 1295(17/4') 中型 6-16 82-163 160-180
CS160D 1295(17/4') 粗型 10-25 190-227 160-180
CS240D 1650(5') 细型 5-13 90-209 240
CS240D 1650(5') 中型 6-19 136-281 240
CS240D 1650(5') 粗型 10-25 190-366 240
CS315D 2134(7') 细型 5-16 190-408 315
CS315D 2134(7') 中型 10-19 354-508 315
CS315D 2134(7') 粗型 13-25 454-599 315


高效弹簧圆锥破碎机的主要结构



高效弹簧圆锥破碎机是由上下壳体,内锥衬板,外锥衬板,锁紧弹簧和主轴等结构组成的,在工作是电机会带动齿轮从而带动主轴和动锥进行运转,动锥像定锥不断靠近来挤压和破碎物料。这也就是利用料层间的层压破碎原理来破碎物料,由于高效弹簧圆锥破碎机具有过载液压清仓系统,可以保证生产的稳定性,中间不易发生故障停机。

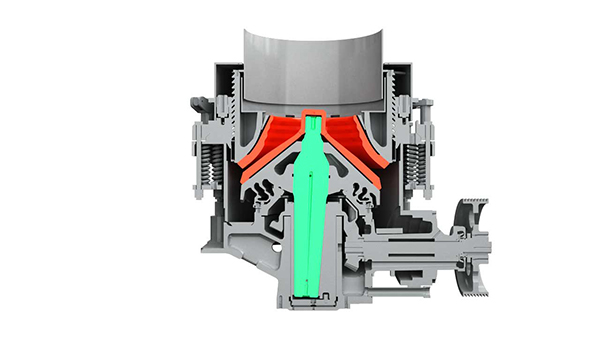

弹簧圆锥破碎机工作原理
弹簧圆锥破碎机工作原理



在选择高效弹簧圆锥破碎机的型号时,可以根据实际的生产需求来选择,根据用料大小来选择腔型,之后根据生产能力来选择合适的型号即可。

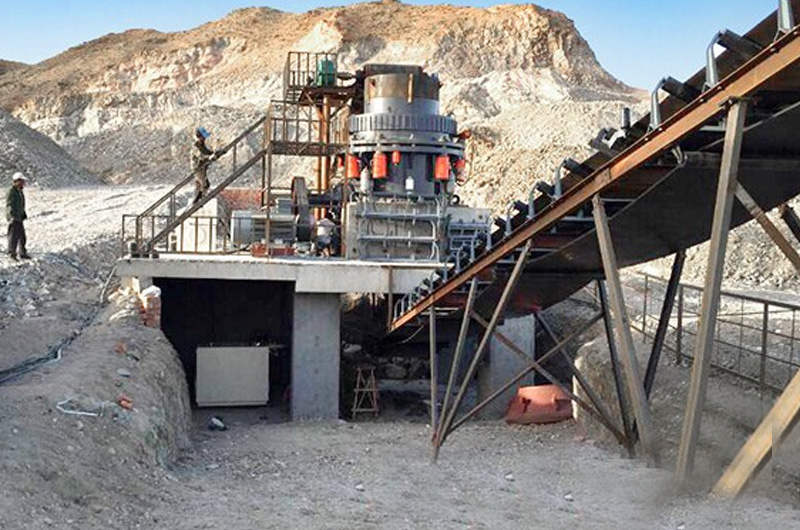

弹簧圆锥破碎机现场图片
弹簧圆锥破碎机现场图片
