　简摆式破碎机是颚式破碎机的一种，由于颚板的运行轨迹相较于复摆式破碎机更加简单，因此称作简摆破碎机，目前的简摆式破碎机按照产量不同可以制作大型设备、重型设备和小型设备，多用于处理一些高硬度的矿石粗碎。

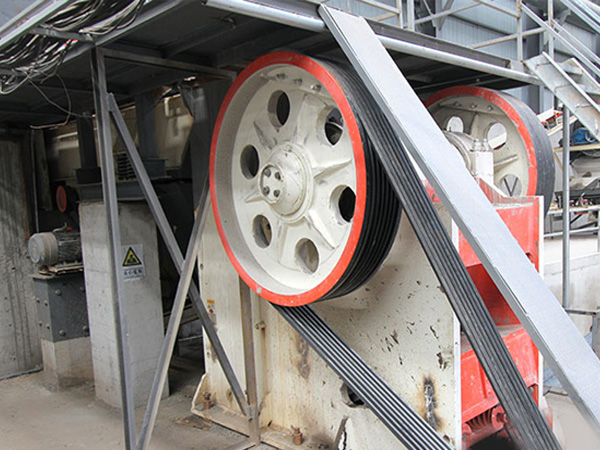

简摆式破碎机的结构设计

简摆破碎机是由电机、动鄂板和定颚板、偏心轴、推力板、飞轮等主要部分组成，其中动颚悬挂于偏心轴上，在推力板和偏心轴的作用下做左右摆动，不断靠近定颚板来挤压物料；偏心轴在电机的的动力作用下不断旋转，从而带动动颚板向定颚板挤压呈左右的往复运动，在这个过程中进入破碎腔的破碎受到挤压而产生破碎。
简摆式破碎机采用的是曲柄双连杆的设计，这样在破碎较硬的物料时，偏心轴和连杆受到的反作用力较小不易损坏，且破碎力也更强一些。简摆式破碎机的结构设计比复摆式破碎机要简单很多，不仅偏心轴受到的冲击力较少，而且动颚的垂直运动行程也较小，物料不易出现反复破碎的情况，出料粒型好。

简摆式破碎机的工作原理

简摆式破碎机是通过动颚的左右往复式运动所产生的挤压力来破碎物料，在电机的带动下，偏心轴不断旋转，从而带动悬挂偏心轴上的动颚不断靠近定颚，呈左右摆动的轨迹，从进料口落入的矿石受到两颚之间的挤压、劈裂作用进行破碎。由于动颚和定颚呈倒V状，因此刚进入的物料所收到的挤压力较小，经过上端的挤压破碎后，在动颚离开固定颚式，物料会往下移动一段距离，受到更大的挤压力，当压力上升到超过物料所能承受的强度时，即发生破碎，经过若干周期后，被破碎后的物料便从排料口排出。
