圆振筛的结构设计和工作特点

郑州天宇重工 2022-01-20

咨询

　圆振动筛筛网的运动轨迹近似于椭圆形，物料经过筛网的振动而不断抛起并落下而完成筛分的工作。主要工作原理是电机通过三角皮带的带动使得激振器产生高速旋转从而使筛箱产生一定振幅的运动，物料经过筛箱的冲击能会发生连续的抛掷运动，使小于筛孔尺寸的物料在落下的过程中透过筛孔完成分级。

圆振筛一般用于砂石和褐煤物料的破碎和筛分工作，根据不同的物料大小和用料要求可以选择不同规格和层数的筛网，另外由于煤炭含粉量较高且污染较多因此一般筛分设备就会选择全封闭结构的圆振动筛，这里我们主要介绍下全封闭圆振筛的结构和工作原理。

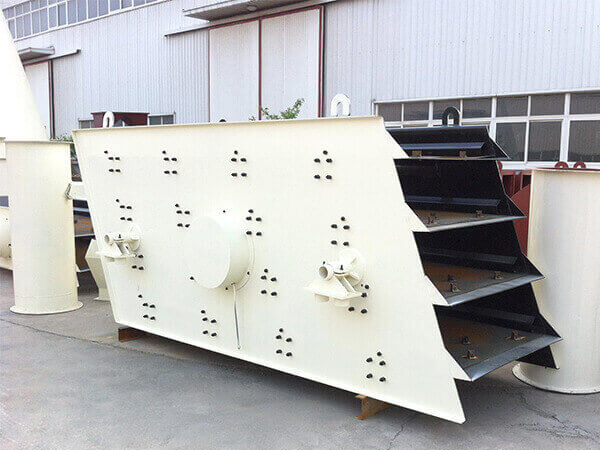

圆振筛的结构设计

全封闭圆振动筛的筛箱和外部采用软连接，这样所形成的封闭空间就可以防止粉尘污染，根据用料要求，可以选择双层或多层筛网，下层冲孔筛板来筛分不同粒度的物料。另外将振动筛的筛面倾角设置20度，使其倾斜安装，这样可以使筛分效率更高一些。筛板通过筛板条和安装梁固定起来，形成较为稳定的结构，保证振动筛的强度和稳定性，防止向两侧倾倒。

圆振筛的激振器安装在筛箱的中心，振动筛整体做圆形轨迹的振动，因此振动筛的振动幅度比较平均，筛箱上横向和纵向的加速度一致，在筛网不易出现物料堆积的情况，物料筛分效率较高。

圆振动筛的工作特点

1、物料在筛网上的运动轨迹是近似椭圆形，物料的弹跳力更高，另外如果被卡在筛孔的物料也更容易弹出，筛分效果更好。

2、圆振动筛的倾角可以根据物料大小设置，坡度越陡则物料停留时间越短，筛分效率越高，提高设备的处理量。

3、圆振动筛采用的筛板厚度较高，且为高耐磨的高锰钢材质，抗冲力较强，使用寿命更长。

4、激振器设置在筛箱的中心位置，所产生的动力分布均匀，有利于物料快速分散开，增加筛机的有效面积，筛分效率更高。
