旋回式破碎机部件安装步骤及要点总结



发布时间:2022-03-04
聚焦行业动态

旋回式破碎机部件安装步骤及要点总结

line

郑州天宇重工 2022-03-04

免费咨询咨询

 旋回式破碎机的结构包括上下两部分,上部结构是旋回部分,从上到下依次是检修及通道,备件存放和卸料破碎等部位组成;下部结构是由受料仓,设备安装平台,底部检修平台,底部缓冲仓和卸料平台等构成,也是整个破碎设备的核心,因此其安装也是较为重要的,这篇文章我们就来介绍下旋回式破碎机下部机架、传动部、中部机架、破碎圆锥部等部件的安装流程和注意事项。

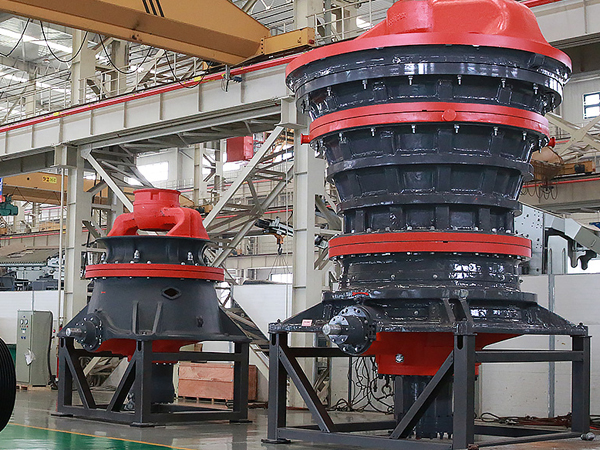

旋回式破碎机
旋回式破碎机


旋回式破碎机部件安装步骤及要点总结


一、下部机架和传动部的安装

旋回破的安装一般从下部机架开始,在安装时要保证设备和地面保证水平位置,且下机架的底座和和基础间需要留出30mm以上的空隙用于二次灌浆,在灌浆之后再扭紧地脚螺栓保证安装稳固。传动部在安装时需要保证两铜套的中心位置在同一水平线上,并在安装传动轴时在机架和传动壳的法兰之间增加垫片,来调整锥齿轮的位置。


二、中部机架的安装

中部机架在安装前需要保证所有的锥体外表面和法兰之间的间隙一致,上下结合面的间隙在15毫米左右,并在安装时保证左右销钉打紧且手里均匀,才可以保证设备正常运转。


三、破碎圆锥部和横梁的安装

可以选择两者一起安装或圆锥单独安装,这里我们主要介绍下两者一起安装的方式。
将两者在其他地方安装之后在一起撞到机架上会更加方便一些,在安装时需要保证圆锥的破碎壁压紧,避免在之后的吊装过程中发生松动;且在安装之后通过吊机将圆锥和横梁的组件安装在设备上,需要保证钢丝绳估计好横梁的梁避免发生意外。

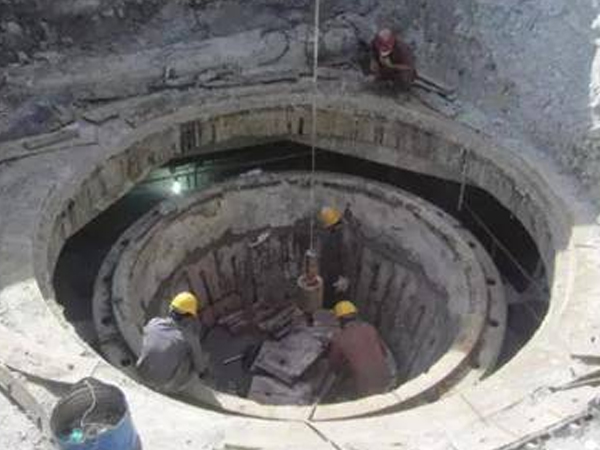

 旋回式破碎机的安装
旋回式破碎机的安装


矿山设备中的一些工艺比较复杂的破碎机和洗沙设备等,如果您需要安装或检修,我们还是建议联系专门的技术人员操作,避免在不了解情况的基础上动手,后期就有可能因为一点点小细节的失误造成更大的问题。
