螺旋式洗砂机结构设计详解

line

郑州天宇重工 2021-09-10

免费咨询咨询

 螺旋式洗砂机主要是利用水和砂子、石粉的密度不同,通过水的浮力将砂子表面的石粉和泥土等分离开来,砂子会通过下料槽进入下料装置,之后经过螺旋叶片的不断旋转进行研磨去除附着在砂子表面的杂质和水汽层,在水槽中加水后会形成沉淀池,利用杂质和砂子的沉降速度不同的原理将杂质过滤出来。
 螺旋式洗砂机在水槽的下部形成的沉淀池,在电机的带动下利用旋转头部的旋转来搅动沉淀池中的水来对沉淀池再一次清洗之后将水排出,剩下的砂子就是成品砂。

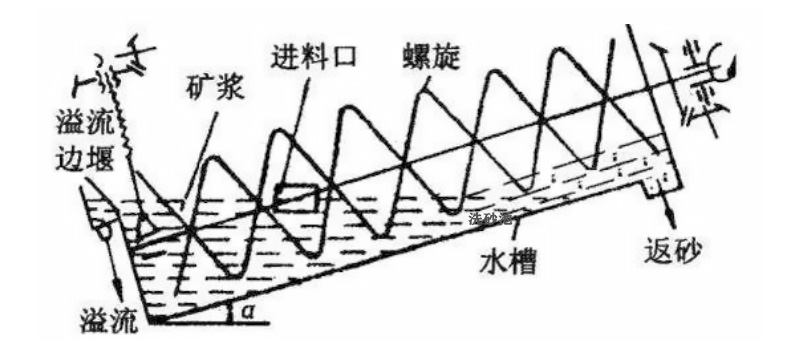

 螺旋式洗砂机工作原理简图

螺旋式洗砂机工作原理简图


螺旋式洗砂机的结构设计


螺旋式洗砂机是由转动装置、螺旋体、槽体、升降机构、电机、皮带轮、下部支架和排矿阀等组成。

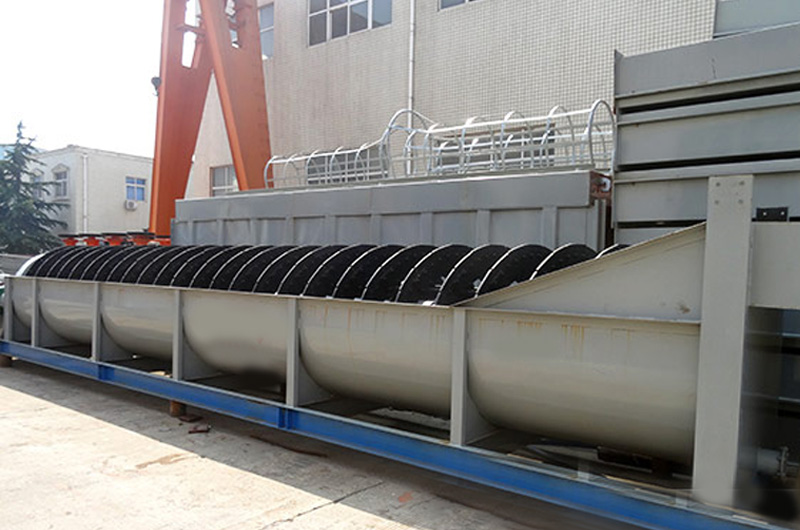

螺旋式洗砂机图片
螺旋式洗砂机图片

1、驱动装置

驱动装置是由电机、变速器和联轴器组成,电机是设备的主要动力源,变速器可以通过定转动比来确定具体的型号。

2、头尾装置

头部和尾部设计大致相同,不过头部有前轴且在外部设计了卸料口,而尾部有尾轴和滚动轴承,且在外壳设置的是进料口。

3、螺旋叶片

螺旋叶片是由电机带动旋转的,也是主要的工作部件,螺旋叶片和螺旋轴一起可以称为螺旋体,在旋转的过程中物料会受到离心力的作用跟着叶片的运行轨迹向前推进。

4、轴承

轴承的作用就是制成旋转体且降低在运转过程中的摩擦,可以提高设备的工作效率。这里需要用到的轴承分别有头部轴承,尾部轴承和中间悬挂式轴承。

5、机槽

螺旋式洗砂机是u字型的槽体,在上端的边沿有水平钢板可以增加机槽的强度,并且在机身配备机架来支撑避免发生倾斜。
