重型板式给料机 / 简介

重型板式给料机(喂料机)是矿山破碎生产线的辅助设备,主要应用于大型选矿厂破碎分级生产线及水泥、建材等部门。板喂机可作为料仓向初级破碎机连续和均匀给料,也可用于短距离输送粒度与比重较大、粒度较大、温度较高的物料。重型板喂机在破碎生产线中主要用于由贮料仓向破碎机、输送机或其它机械连续和均匀给料,可用于短距离输送块度与密度较大的物料。
重型板式给料机具有坚固的板式结构,主要用于处理较大块的物料或不需要去除细料的生产线。尤其当处理湿度较高,粘性较大的物料时,选择重型板式给料机就是不错的选择。

产品特点

1、重型板喂机可以安装在水平或者倾斜的地方,最大安装倾角为15°,被输送物料的床面高度保持恒定,确保物料在进一步加工中的流量相等,同时减少挡板给料机的长度,保持低投资成本。

2、
重型板式给料机拖曳链条采用专业厂家生产的标准干式履带链条,无需润滑,抗拉强度高安装维护方便。

3、重型板喂机可根据不同用户的需要,驱动装置有行星减速机组合、直角轴减速机组合等组合方式。驱动装置采用整体悬挂,单点浮动结构,齿径吻合不受基础精度的影响,可较大限度减少板喂机的径向安装尺寸

4、
重型板式给料机链板为冲压焊接结构,链板之间弧形搭接,工作时不漏料,链板上下加强,具有更大的承载能力。

5、驱动链采用履带链销和套管采用加强型联接,均采用热处理合金钢。为了承受更大重量,链联接采用落锻制造,采用免维护密封从而延长了链的寿命。

6、链板为单圆或双圆弧两种搭接形式,使给料机在使用过程中抗冲击、耐磨损、不漏料。

7、主板采用锰钢合金板,板子上下面纵向中心肋,保证并防止板过度挠曲。


8、支重轮与拖链轮采用热处理的锻造合金钢且配置与中心推力轴肩配合的硬化研磨轴,紧密地分布在给料机全长中。在运行过程中向链板提供足够的支持并保证运行平稳。配置的轴承采用全生命周期润滑,免维护结构。

9、采用低速大扭矩减速机或液压马达作为动力源,变频器智能驱动技术,有效减少传动系统的机械冲击频率,降低冲击幅值,大幅降低对电网冲击,可以实现无级变频运行,机电一体化智能安全保护,设备运行安全、可控、平稳、可靠。

重型板式给料机 / 图片实拍

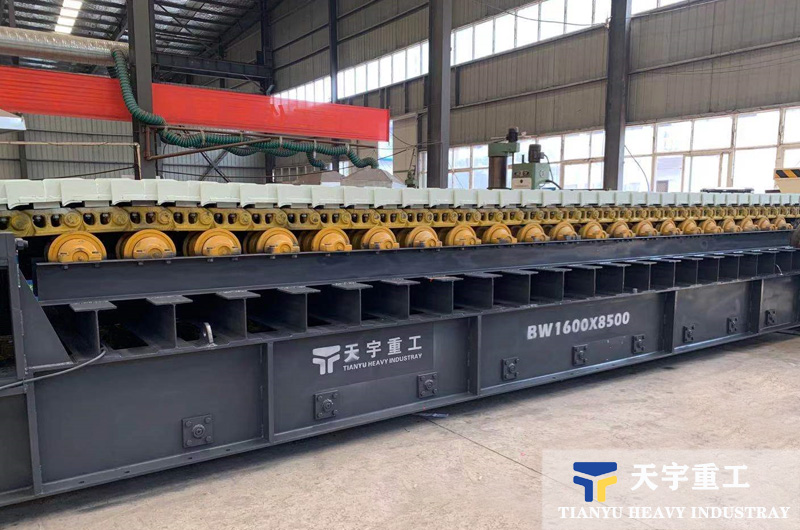

重型板喂机工厂图
重型板喂机工厂图
重型板喂机工厂图

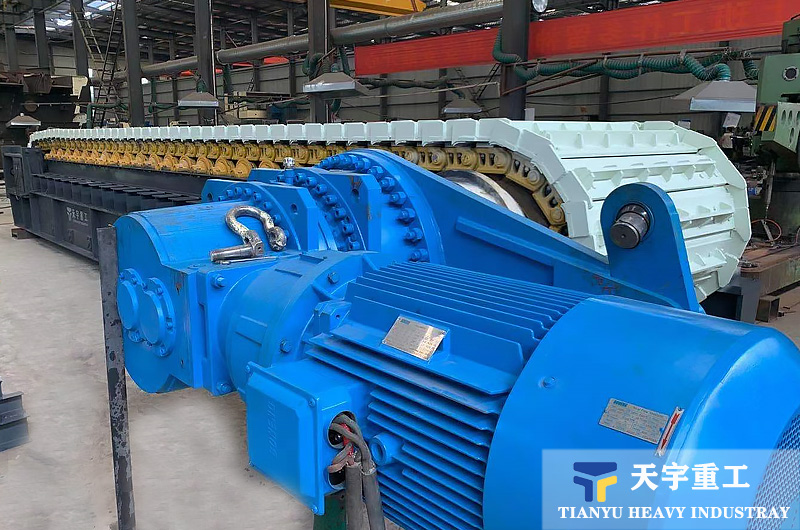

重型板喂机

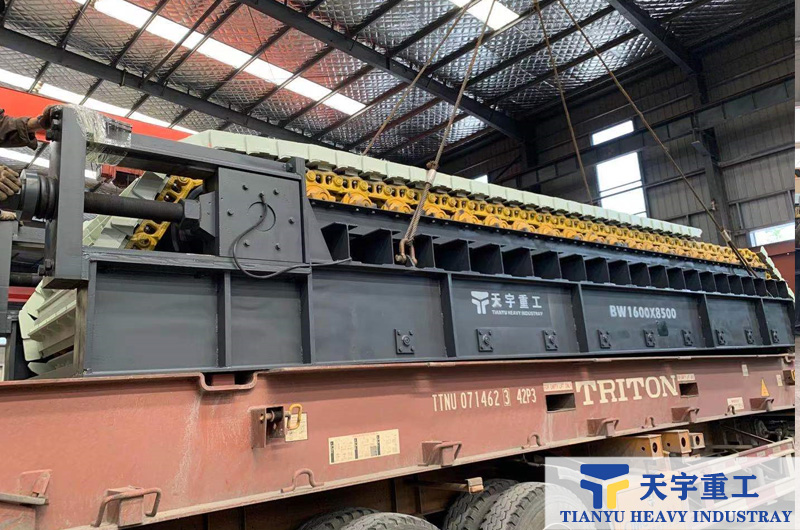

重型板喂机发货图

重型板喂机发货图

重型板式给料机 / 原理

重型板式给料机是将变频电动机(液压马达)的动力,经过联轴器和减速器驱动链轮轴旋转通过链轮齿与链条销轴啮合,拖动链板作连续直线运动。链板由安装在机架上的支重轮与托轮支撑,并通过调整拉紧装置使其链条与链轮正确啮合,完成输送物料之目地。

重型板式给料机 / 技术参数

型号 槽板宽度
(mm)
速度
(m/s)
给料粒度
(mm)
处理能力
(t/h)
电机功率
(kw)
重量
(kg)
BW160-9 1600 0.01-0.07 ≤1000 27-270 30 50000
BW180-8 1600 0.01-0.07 ≤1000 ≤500 37 59000
BW180-8.75 1800 0.01-0.07 ≤1000 ≤500 37 61000
BW180-9 1800 0.01-0.07 ≤1000 ≤500 37 63000
BW180-9.8 1800 0.01-0.07 ≤1000 ≤500 37 63000
BW180-10 1800 0.01-0.07 ≤1000 ≤500 37 66000
BW200-9.8 2000 0.01-0.07 ≤1000 ≤500 37 82000
BW220-10 1800 0.01-0.07 ≤1200 ≤700 45 85000
BW230-10 2300 0.01-0.07 ≤1500 ≤800 45 86000
BW240-10 2400 0.02-0.06 ≤1600 ≤850 2×37 95000
BW250-11.5 2500 0.01-0.07 ≤1800 550-900 2×45 105000
