轻型板式喂料机

轻型板式喂料机

设备功率:1.1-22kw

生产能力:7-845m³/h

适用物料:煤矿、石灰石、粘土、铁矿石、金矿石

免费获取报价

全国统一销售热线15136196111

品质保障品质保障
厂家直销厂家直销
全天在线全天在线
轻型板式喂料机

轻型板式喂料机

节能降耗 | 连续作业 | 精确计量 | 环保低碳

免费咨询咨询
line
适用物料:煤矿、石灰石、粘土、铁矿石、金矿石
咨询热线咨询热线 15136196111

轻型板式喂料机 / 简介

板式给料机是一种散状物料的输送设备,这种设备既能输送粒度在5mm以下的细物料,也能输送1m以上的大块物料。具有适应性强、可调节输送能力和连续均匀输送各种物料的功能,在矿山、建材、化工、冶金等工作部门得到广泛应用。
轻型板式给料机用来处理100mm-600mm块状物料,多用于有色、矿山、水泥、化肥、化工、冶金、造纸等行业的 采选、轻运、配料等工艺过程中,适用于沿水平或倾斜的直线段向机械或给料装置的料仓漏斗及其它容器连续均地配给散状物料。其堆积容重不超过1200kg/m³,物料温度不高于350℃,物料块重不超过140kg的块状物料。安装倾角为0°~20°,传动装置可左装或右装,在物料运行方向右侧为右传动,反之为左传动。

产品特征

板式给料机具有牵引力大、功耗小、磨损小、漏料少、运行平稳、工作可靠、使用寿命长、检修方便等突出的优点。

1、槽板采用双圆弧板,有效防止漏料。
2、牵引链采用承重与牵引分开的结构,提高了板喂机承受冲击载荷能力。
3、尾部拉紧装置设有碟形弹簧,能减速缓链条冲击载荷,提高了链条的使用寿命。
4、板式给料机由头部驱动装置、尾轮装置、拉紧装置、链板及机架等五个部分组成。
5、尾部有枕木吸震,中部有特殊的吸震托辊支承,改善大块物料冲击两侧滚轮和槽板的受力力条件,提高运行部件的寿命。
6、特别加强的头部罩壳下罩左右是可分式,不妨碍起吊破碎机转子体。
7、头部装置链轮13-15齿,奇偶数齿分开传动,寿命增加。
8、头部装置链轮切割成3瓣齿,不需拆卸链板即可更换轮齿,易维护。
9、传动型式有开式型、行星型、悬挂型,可供选用。


轻型板式喂料机 / 图片实拍

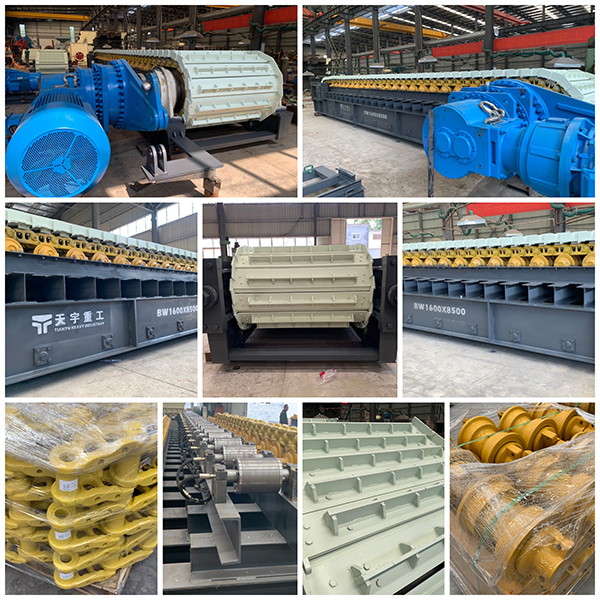

轻型板喂机工厂图
轻型板喂机工厂图
轻型板喂机工厂图
轻型板喂机工厂图
轻型板喂机工厂图
轻型板喂机工厂图

轻型板式喂料机 / 原理

板式给料机是将电动机的动力,经过联轴器减速器驱动链轮轴旋转,通过镞轮齿与链条销轴啮合,拖动链板作连续直线运动,链板由安装在机架上的支重轮和链轮支承,并通过调整拉紧装置使其链条与链轮正确啮合,完成输送给料之目的。

轻型板式喂料机 / 技术参数

型号 链板宽度
(mm)
链中心距
(mm)
生产能力
(m³/h)
给料速度
(m/s)
最大给料粒度
(mm)
电动机功率
(kw)
BW500-2 500 2000 7-88 0.05-0.4 180 1.1-3
BW500-3 3000
BW500-4.5 4500
BW500-6 6000
BW500-9 9000 1.5-4
BW500-12 12000
BW500-15 15000
BW630-3 630 3000 11-175 0.04-0.4 200 1.5-4
BW630-4.5 4500
BW630-6 6000
BW630-9 9000
BW630-12 12000 2.2-5.5
BW630-15 15000
BW800-3 800 3000 19-308 0.04-0.4 350 2.2-5.5
BW800-4.5 4500
BW800-6 6000 2.2-5.5
BW800-9 9000
BW800-12 12000
BW800-15 15000
BW800-18 18000
BW1000-3 1000 3000 25-507 0.03-0.4 450 3-7.5
BW1000-4.5 4500
BW1000-6 6000 3-13
BW1000-9 9000
BW1000-12 12000 4-15
BW1000-15 15000
BW1000-18 18000
BW1250-3 1250 3000 40-845 0.03-0.4 600 4-15
BW1250-4.5 4500
BW1250-6 6000 4-18.5
BW1250-9 9000
BW1250-12 12000 5.5-22
BW1250-15 15000
BW1250-18 18000


注:1、表中电动机功率为安装角度0°-15°时所得的值。

       2、总重量是按给料机水平安装和不调速时在较大给料速度下的设计重量,不包括受料漏斗和导料栏板的重量。
